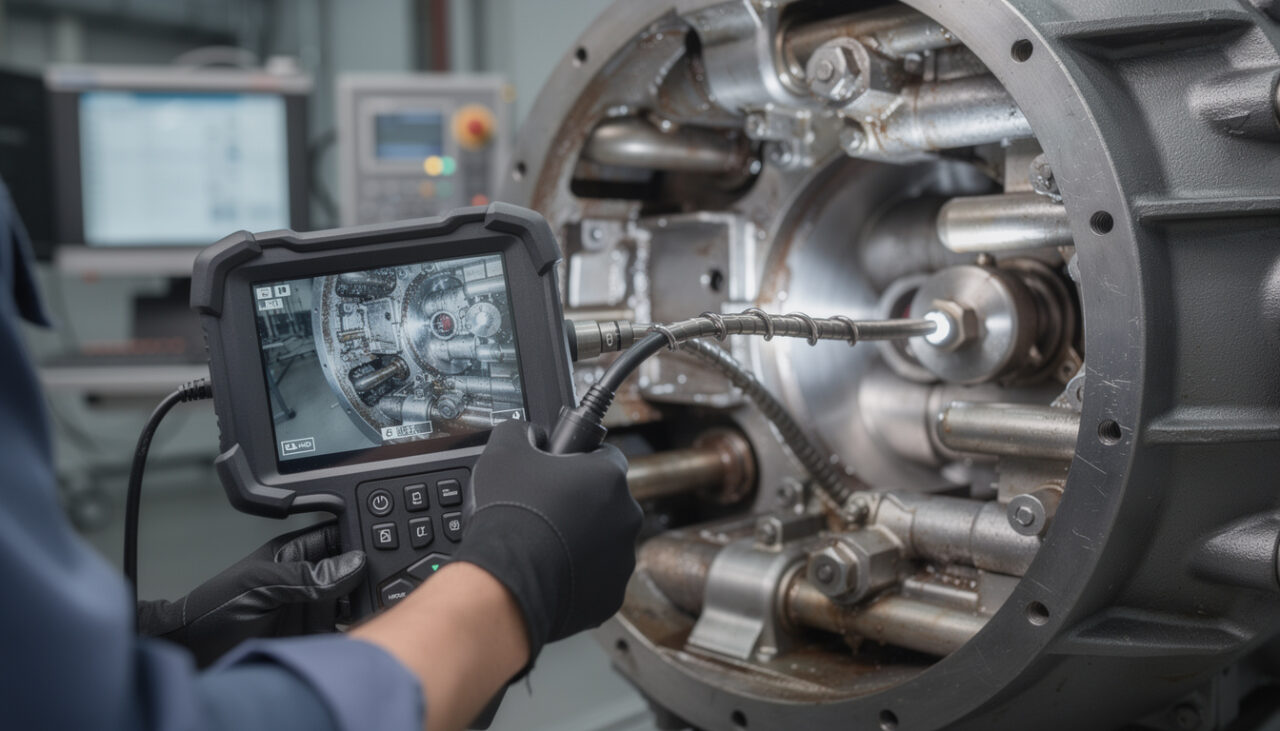

Borescope industriel : inspection visuelle, contrôle qualité et maintenance
Le borescope industriel s’impose comme un outil majeur pour l’inspection visuelle et le contrôle qualité des installations techniques. Utilisé pour observer l’intérieur des moteurs, des chaudières, des conduites et des systèmes HVAC, il permet une inspection non destructive rapide et précise. Grâce à des câbles flexibles ou rigides, des têtes articulées et des caméras haute définition, la caméra d’inspection offre une analyse visuelle indispensable pour identifier fissures, dépôts, usure et autres anomalies avant qu’elles n’entraînent des arrêts de production. L’adoption de borescopes industriels dans les programmes d’entretien préventif optimise la durée de vie des équipements, réduit les coûts de maintenance et affine le diagnostic industriel.
En bref : borescope industriel, l’essentiel
- Bénéfice immédiat : diagnostic précis sans démontage grâce à la caméra d’inspection.
- Applications clé : automobile, HVAC, canalisations, turbines et systèmes de production.
- Types disponibles : rigide, semi-rigide, flexible et vidéo-endoscopes articulés.
- Objectif opérationnel : réduire les immobilisations par détection précoce de défauts.
- Intégration : compatible avec logiciels d’analyse pour maintenance prédictive.
Types de boroscopes industriels et caractéristiques techniques pour l’inspection visuelle
La typologie des boroscopes industriels se décline en plusieurs familles techniques, chacune conçue pour répondre à des besoins spécifiques d’inspection visuelle et de contrôle qualité. Les modèles rigides excellent pour des inspections droites et de précision, comme l’examen d’injecteurs ou d’alésages moteurs. Les modèles semi-rigides offrent un compromis entre maniabilité et tenue de forme, utiles pour des conduits peu sinueux. Les câbles entièrement flexibles permettent de naviguer dans des réseaux de tuyauterie complexes ou des conduits courbes. Enfin, les vidéoscopes modernes intègrent des capteurs haute résolution et des systèmes d’éclairage LED pour améliorer la détection de défauts même sur surfaces peu contrastées.
Un élément déterminant pour le choix reste la tête de caméra. Les têtes fixes conviennent aux inspections linéaires, tandis que les têtes articulées (2 voies, 4 voies ou 360°) permettent d’orienter le faisceau et d’observer des parois latérales, des courbes en U ou des zones difficiles d’accès. La taille du diamètre du câble et la longueur disponible conditionnent aussi l’aptitude à atteindre la zone cible. Pour l’industrie automobile, des câbles fins et semi-rigides sont privilégiés pour pénétrer dans les cylindres et injecteurs. Pour les tuyauteries industrielles, les câbles flexibles et résistants à l’abrasion s’imposent.
Tableau comparatif des principaux types
| Type | Avantages | Limitations | Exemples d’application |
|---|---|---|---|
| Borescope rigide | Précision optique, stabilité d’image | Accès limité aux courbes | Inspection d’injecteurs, alésages moteurs |
| Borescope semi-rigide | Meilleur compromis maniabilité/contrôle | Moins adapté aux circuits très sinueux | Cylindres, canalisations courtes |
| Borescope flexible | Navigation dans réseaux courbes | Sensibilité à l’abrasion sans gaine renforcée | Conduits, canalisations, HVAC |
| Vidéoscope articulé | Images HD, articulation multi-axes | Coût plus élevé, nécessite formation | Inspection industrielle avancée, turbines |
Les spécifications à vérifier avant achat incluent la résolution de la caméra, l’angle de vue, la longueur du câble, la résistance aux températures et aux solvants, ainsi que la compatibilité logicielle pour l’archivage d’images. Pour un service de réparation sur une chaîne de montage, par exemple, une caméra d’inspection haute définition avec articulation 4 voies facilite l’identification d’un défaut d’usinage sans arrêter la ligne. L’importance de la robustesse mécanique et de l’étanchéité IP ne peut pas être sous-estimée dans les environnements corrosifs ou humides. Cet inventaire technique permet d’optimiser la sélection en fonction des objectifs d’entretien préventif et de diagnostic industriel.
Le choix technique se traduira par des gains mesurables en fiabilité d’inspection et en efficacité opérationnelle.
Applications concrètes en inspection visuelle et contrôle qualité
Les domaines d’usage d’un borescope industriel couvrent l’automobile, la production énergétique, la plomberie industrielle, le traitement des eaux, et les installations HVAC. Dans une usine hypothétique nommée MetroTech Industries, l’équipe de maintenance a régulièrement recours à la caméra d’inspection pour contrôler les échangeurs à tubes et les compresseurs. Une intervention notable impliquait un diagnostic rapide d’une usure sur des ailettes internes, repérée grâce à l’analyse visuelle et sauvegardée pour examen par le service qualité. La découverte a évité un remplacement complet et une immobilisation de production coûteuse.
En milieu HVAC, le borescope industriel permet d’examiner l’état des conduits, de localiser des accumulations de poussière ou de moisissures et d’optimiser les plans d’entretien préventif. Pour la plomberie industrielle, la caméra d’inspection est utilisée pour repérer des obstructions, des soudures défaillantes ou des fissures internes sans détruire la tuyauterie. Les équipes de contrôle qualité dans l’automobile s’en servent pour vérifier la qualité des chambres de combustion, pistons et soupapes après alésage et avant assemblage final.
Exemples et études de cas
Étude de cas 1 : Dans une ligne d’assemblage automobile européenne, l’utilisation d’un vidéoscope articulé a permis d’identifier un défaut d’usinage récurrent sur un lot de pistons. L’alerte a mené à la modification d’un gabarit et à la réduction de 30% des pièces rejetées en production. Cette action illustre la valeur ajoutée pour le contrôle qualité.
Étude de cas 2 : Une centrale thermique a intégré l’inspection visuelle boroscopique dans sa routine annuelle. Les équipes ont localisé des dépôts corrosifs dans un condenseur à tubes, permettant un nettoyage ciblé sans démontage majeur. L’opération a préservé la performance thermique et retardé un remplacement coûteux.
La capacité d’entrer rapidement dans les zones confinées et de documenter l’état interne des équipements en fait un outil stratégique pour réduire les risques et améliorer la traçabilité des interventions. Cette fonction améliore la qualité documentaire et les décisions de maintenance.
La prise d’images et de vidéos à haute résolution transforme une inspection ponctuelle en source de données exploitables pour la gestion du cycle de vie des actifs.
La mise en pratique régulière de ces inspections renforce la performance globale des processus et garantit une meilleure maîtrise des risques.
Méthodologies d’inspection non destructive et procédures opérationnelles
L’approche méthodologique pour une inspection non destructive (IND) à l’aide d’un borescope industriel repose sur des étapes standardisées : préparation, accès, capture, analyse et archivage. La préparation implique l’évaluation des conditions d’accès, le choix du type de câble et de la tête de caméra, ainsi que la vérification des paramètres environnementaux (température, humidité, présence de gaz). Postes de travail et consignes de sécurité doivent être définis pour limiter les risques pour le personnel et l’équipement.
Lors de l’accès, l’utilisation d’outils d’aide comme des lampes coaxiales et des repères de position facilite la localisation des défauts. La capture d’images s’effectue en variant l’angle, la distance focale et l’éclairage pour obtenir des vues complémentaires. Une attention particulière est portée à la documentation : métadonnées, horodatage et annotations permettent d’historiser chaque observation pour le suivi qualité.
Checklist opérationnelle pour une inspection IND
- Vérifier la compatibilité du borescope avec l’environnement (température, pression).
- Sélectionner le câble et la tête en fonction de la géométrie de la zone à inspecter.
- Configurer la résolution et l’éclairage pour une visibilité optimale.
- Effectuer des prises d’images à plusieurs angles et distances.
- Archiver les fichiers avec annotations et localisation précise.
- Transmettre le rapport au service contrôle qualité pour décision.
L’analyse visuelle s’appuie souvent sur des référentiels d’acceptation définis par le service qualité. Par exemple, une fissure superficielle sur une soupape peut être tolérée sous une taille critique définie, tandis qu’une corrosion affectant la section porte immédiatement une action corrective. L’intégration des images dans un logiciel de gestion des actifs ou un CMMS améliore la planification des interventions et permet de prioriser en fonction du risque.
La standardisation des procédures d’inspection favorise la répétabilité et la comparabilité des relevés au fil du temps. La rigueur méthodologique augmente la fiabilité des diagnostics et facilite l’application de plans d’action adaptés.
Une méthodologie robuste transforme l’observation en décision opérationnelle mesurable.
Maintenance prédictive et diagnostic industriel avec caméra d’inspection
L’intégration du borescope industriel dans une stratégie de maintenance prédictive augmente la visibilité sur l’état réel des actifs. Les données visuelles collectées peuvent être corrélées avec des mesures vibratoires, thermiques et électriques pour établir des modèles de dégradation. Par exemple, un affaiblissement progressif d’une aile de turbine visualisé par borescopie, combiné à une variation de vibration, signale une défaillance imminente et permet de programmer une intervention planifiée.
La collecte régulière d’images constitue une série temporelle utile pour l’analyse d’évolution. Les algorithmes d’apprentissage automatique appliqués à ces images identifient des motifs récurrents de défauts, accélèrent la détection de défauts et réduisent le temps de diagnostic industriel. L’utilisation conjointe d’une caméra d’inspection et d’un logiciel d’analyse permet de quantifier l’étendue d’une corrosion ou la profondeur d’une fissure, fournissant des indicateurs chiffrés pour la prise de décision.
Cas pratique : plan d’action prédictif dans une usine fictive
La société fictive Ateliers Sorel, spécialisée dans l’usinage, a mis en place un programme de surveillance combinant borescope et capteurs IoT. Après intégration, les inspections planifiées ont montré une réduction de 45% des arrêts non planifiés sur les lignes critiques. Les techniciens ont utilisé la caméra d’inspection pour établir des seuils visuels de dégradation et automatiser des alertes dans le CMMS.
Les bénéfices financiers sont significatifs : diminution des coûts de remplacement prématuré, prolongation de la durée de vie des composants, et optimisation des stocks de pièces détachées. La maintenance devient orientée vers l’état réel des équipements et non plus uniquement sur des intervalles temporels, ce qui améliore la disponibilité et la sécurité des installations.
Pour maximiser l’impact, la caméra d’inspection doit être intégrée à une politique de données structurée : formats standardisés, métadonnées et protocoles de stockage. Cette structuration facilite l’exploitation des images pour le diagnostic et l’amélioration continue.
Un investissement maîtrisé dans ce domaine apporte une visibilité accrue sur les actifs et des économies opérationnelles durables.
Choix, formation et bonnes pratiques pour l’utilisation du borescope industriel
La sélection d’un borescope industriel se base sur plusieurs critères techniques et organisationnels. D’abord, définir les objectifs d’inspection : types d’équipements, fréquences d’intervention et niveau de détail requis. Ensuite, choisir entre achat et location en fonction de la fréquence d’utilisation et du budget. Des fournisseurs spécialisés proposent des options de location pour interventions ponctuelles, tandis que des investissements en achat sont pertinents pour des équipes de maintenance régulières.
La formation des opérateurs est un facteur déterminant. La manipulation des têtes articulées, l’interprétation des images et la création de rapports normalisés doivent faire partie d’un cursus pratique. Des sessions incluant cas réels, la gestion des environnements dangereux et la prévention des contaminations du câble prolongent la durée de vie du matériel. Les procédures de nettoyage et de stockage assurent l’aptitude opérationnelle prolongée des instruments.
Checklist de bonnes pratiques
- Former le personnel à l’utilisation et à l’analyse des images.
- Standardiser les rapports et les métadonnées pour chaque inspection.
- Respecter les consignes de sécurité (EPI, purges, ventilation).
- Maintenir un calendrier d’étalonnage et d’entretien des borescopes.
- Documenter chaque inspection pour alimenter la base de connaissance.
Pour l’approvisionnement, plusieurs marques industrielles offrent des gammes adaptées : des endoscopes rigides performants aux vidéoscopes articulés robustes. Les distributeurs proposent souvent des brochures techniques et des notices d’utilisation précises pour faciliter l’intégration. Un numéro de contact pour assistance technique peut accélérer la mise en service : +33 (0) 972 35 37 17.
L’adoption de bonnes pratiques garantit une utilisation sécurisée et une performance durable des borescopes industriels, tout en maximisant le retour sur investissement.
Quelles sont les différences entre un borescope rigide et un vidéoscope articulé ?
Le borescope rigide offre une meilleure stabilité optique et convient pour des inspections droites. Le vidéoscope articulé combine des images haute résolution et une tête orientable (2 voies, 4 voies, 360°) pour examiner des zones courbes ou latérales. Le choix dépend de la géométrie d’accès et du niveau de détail requis.
Peut-on utiliser un borescope pour la maintenance prédictive ?
Oui. Les images collectées permettent de suivre l’évolution des défauts dans le temps. Combinées avec des capteurs IoT et un CMMS, elles alimentent des modèles prédictifs et optimisent la planification des interventions.
Quel entretien pour une caméra d’inspection industrielle ?
Nettoyage régulier du câble et de l’optique, vérification de l’étanchéité, stockage dans une mallette dédiée, et calibration périodique selon les recommandations du fabricant. Cela prolonge la durée de vie et maintient la qualité des images.
Faut-il une formation pour utiliser un borescope industriel ?
Une formation pratique est fortement recommandée pour maîtriser la manipulation, l’interprétation des images et la sécurité en zone confinée. Elle réduit les risques de dommages au matériel et améliore la qualité des inspections.
