Borescope flexible pour la maintenance préventive
La maintenance préventive moderne repose sur des outils capables d’atteindre des zones inaccessibles sans démontage coûteux ni arrêt prolongé des lignes de production. Le borescope flexible se présente comme la réponse technique la plus efficace pour l’inspection visuelle et le diagnostic industriel des équipements, en offrant une combinaison de mobilité, d’imagerie haute résolution et de résistance aux environnements contraints. Que ce soit pour vérifier l’état des turbines, contrôler des soudures internes, ou localiser une fuite dans un réseau de canalisations, la caméra endoscopique permet de réaliser un contrôle non destructif sans mobilisation excessive de moyens. Les responsables d’usine privilégient désormais des borescopes dotés d’un éclairage intelligent, d’options de mesure intégrée et d’une ergonomie adaptée aux routines de maintenance, afin d’améliorer la fiabilité des interventions, réduire les temps d’arrêt et optimiser les coûts de réparation. Cet article technique développe les critères de sélection, les protocoles d’inspection, des études de cas industrielles et les bonnes pratiques pour intégrer durablement le borescope flexible dans une stratégie de maintenance préventive.
En bref : borescope flexible et maintenance préventive
- Bénéfices rapides : accès aux zones confinées, gains de temps et réduction du coût des interventions.
- Usage ciblé : adapté aux inspections de turbines, moteurs, canalisations et assemblages internes.
- Choix technique : évaluer longueur, diamètre, résolution, étanchéité et compatibilité logicielle.
- Procédure : planifier, exécuter l’inspection visuelle, documenter et déclencher actions de réparation.
- Ressources : intégration avec systèmes de GMAO et formation des opérateurs pour diagnostics précis.
Borescope flexible : principes de fonctionnement et composants clés pour la maintenance préventive

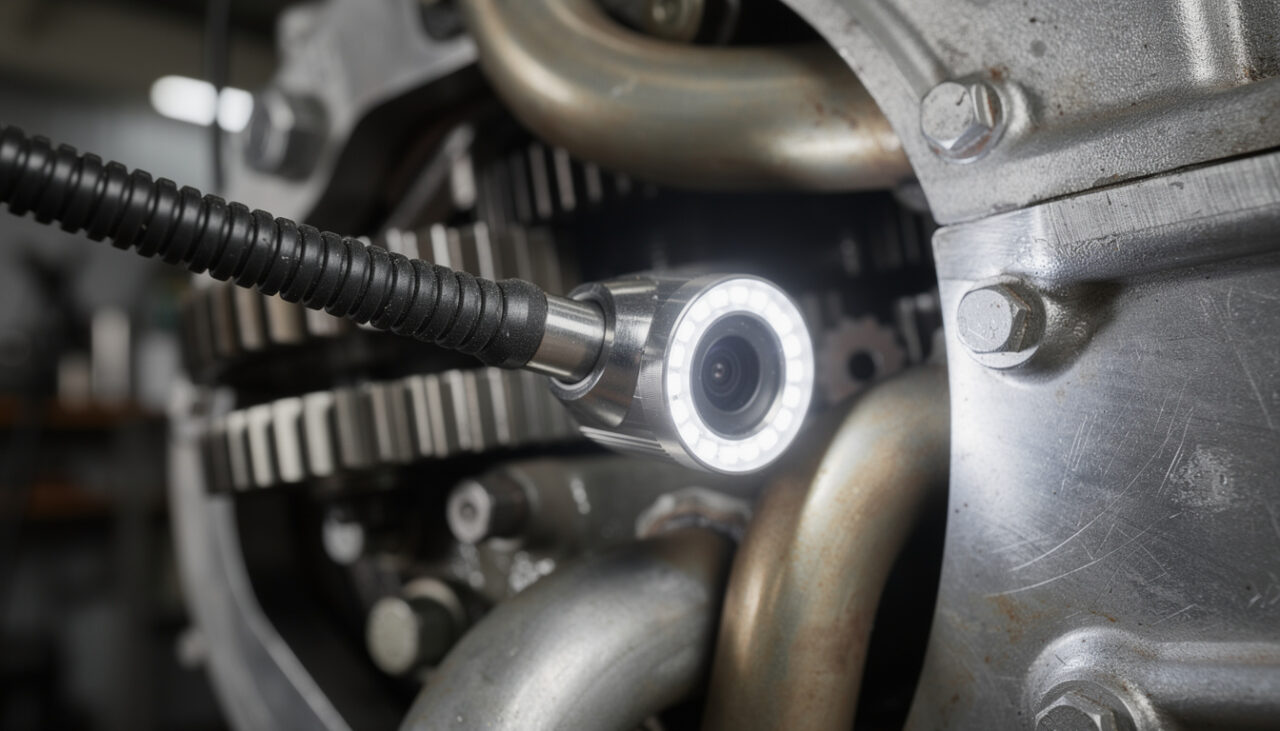

Le fonctionnement d’un borescope flexible repose sur une architecture simple mais exigeante : une sonde souple (câble), une optique miniaturisée (caméra endoscopique), un système d’éclairage et une interface de visualisation. La sonde doit concilier accessibilité et tenue mécanique : elle doit se courber pour franchir des conduits étroits tout en conservant une capacité de positionnement afin de viser précisément la zone à inspecter.
Les optiques contemporaines proposent des résolutions 720p, 1080p ou supérieures, avec capteurs CMOS adaptés aux faibles luminosités. L’éclairage LED intégré, souvent réglable en intensité, évite la sur-exposition et améliore la lecture des reliefs et défauts de surface. Pour la maintenance en milieu humide ou en contact avec liquides, les indices IP (par ex. IP67 ou supérieurs) déterminent l’étanchéité et la résistance à l’immersion.
Composants détaillés
Le câble du borescope combine plusieurs couches : renfort métallique ou textile pour résister aux torsions, gaine extérieure pour l’abrasion, et canaux intégrés pour transmettre signaux et alimentation. Les longitudes courantes vont de 1 m à plus de 5 m, certaines sondes rigides semi-flexibles atteignant 5 m tout en conservant de la stabilité.
L’interface utilisateur varie : écrans intégrés portables, connectivité USB/HDMI vers un moniteur externe, ou applications mobiles via Wi‑Fi. Les systèmes modernes incluent l’enregistrement vidéo, la capture d’images et des fonctions de mesure (distance, diamètre, position) compatibles avec les procédures de diagnostic industriel.
Exemples d’applications et contraintes réelles
Une unité de production de pièces usinées a utilisé un borescope flexible pour contrôler l’intérieur d’une chambre d’usinage sans démontage : la détection précoce d’une microfissure a permis d’anticiper une révision planifiée plutôt qu’une réparation d’urgence. Dans les HVAC, la caméra a localisé un colmatage fin dans une canalisation d’air ayant provoqué une chute de rendement. Ces cas montrent l’avantage d’une inspection visuelle régulière pour éviter des arrêts imprévus.
Contraintes courantes : températures de fonctionnement limitées (les sondes hautes températures montent jusqu’à 300 °C mais coûtent plus cher), présence de graisses ou de salissures qui exigent des tests d’étanchéité et des spéciaux traitements de lentilles, et compatibilité chimique avec environnements corrosifs.
Tableau comparatif synthétique
| Critère | Usage standard | Option industrielle |
|---|---|---|
| Résolution | 720p | 1080p–4K |
| Longueur de sonde | 1–3 m | 5–10 m |
| Indice d’étanchéité | IP65 | IP67–IP69K |
| Température | -10 à 60 °C | jusqu’à 300 °C (spécial) |
Le tableau aide à choisir une configuration selon l’application : inspection ponctuelle en atelier, ou intégration continue dans des programmes de maintenance préventive pour équipements sensibles.
Insight : connaître précisément l’environnement d’utilisation permet d’optimiser la longévité et l’efficacité de l’outil.
Intégration du borescope flexible dans les procédures d’inspection visuelle et le diagnostic industriel
Intégrer un borescope flexible dans les procédures de maintenance exige un protocole reproductible. La chaîne commence par une planification basée sur l’analyse de criticité des actifs : composants vitaux, conséquences d’une défaillance et fréquence d’inspection adaptée. Les inspections sont ensuite standardisées via des fiches opératoires décrivant l’itinéraire de sonde, les points de mesure, les angles d’observation et les critères d’acceptation.
Une procédure type comprend la préparation de l’équipement (mise sous procédure sécurité), le calibrage de la caméra, l’insertion progressive de la sonde et l’enregistrement des séquences pour archivage. L’usage d’une caméra endoscopique munie d’outils de mesure permet de quantifier l’évolution d’un défaut au fil des inspections et d’alimenter un système de GMAO.
Étapes opérationnelles détaillées
1) Identification du périmètre d’inspection et extraction des risques associés. 2) Préparation des protections et des éléments d’isolement. 3) Choix de la sonde adaptée (diamètre, rigidité, longueur). 4) Réglage de la luminosité et de la mise au point. 5) Parcours systématique et capture de vues maîtresses. 6) Annotation et sauvegarde des fichiers pour traçabilité.
Chaque étape est accompagnée d’un critère d’arrêt : perte d’image, sonde coincée, dégradation de l’optique ou présence d’une contamination dangereuse. Ces critères déclenchent une escalade vers l’équipe de réparation et une décision sur la nécessité d’un arrêt machine.
Outils complémentaires et flux de données
La plupart des ateliers modernisent leurs routines en reliant la caméra aux modules d’analyse d’images et à la GMAO. L’association inspection visuelle + intelligence logicielle permet l’identification automatique de motifs (corrosion, fissures, décollement), la génération d’alertes et la priorisation des opérations de réparation.
Un fabricant aéronautique a intégré ces flux pour suivre l’apparition de microfissures sur lignes d’écoulement : en comparant images historiques, l’algorithme a réduit de 40 % la durée moyenne de diagnostic et permis une planification plus fine des rechanges.
Liste de vérification pratique pour une inspection avec borescope
- Définir l’objectif d’inspection et points critiques.
- Sélectionner la sonde et les accessoires (mirroir, crochet).
- Vérifier étanchéité et alimentation de la caméra.
- Programmer enregistrement et métadonnées (date, machine, opérateur).
- Analyser et archiver, puis déclencher actions correctives si besoin.
Ces étapes réduisent le temps d’intervention et augmentent la fiabilité des diagnostics. Le borescope ne remplace pas la compétence humaine ; il amplifie la capacité de détection et documente la décision de maintenance.
Insight : une procédure bien documentée transforme un instrument d’appoint en levier stratégique de prévention.
La vidéo proposée illustre une inspection en conditions réelles et les gestes techniques à respecter.
Critères de choix d’une caméra endoscopique pour équipements industriels et contrôle non destructif
Choisir un borescope nécessite d’évaluer plusieurs paramètres techniques en regard des contraintes industrielles. La décision doit se baser sur l’environnement (température, humidité), l’accessibilité des points à contrôler, la criticité des actifs et le niveau d’analyse attendu. Les équipements de production qui intègrent un programme de maintenance préventive exigent souvent une solution modulable et robuste.
Les éléments prioritaires sont la résolution, la sensibilité lumineuse, la longueur et le diamètre de la sonde, l’indice IP, la capacité thermique, et la compatibilité logicielle. Une résolution 1080p est devenue un standard minimal pour faciliter les analyses, tandis que des capteurs spécialisés peuvent être requis pour la mesure de rugosité ou la détection de corrosion avancée.
Températures et revêtements
Dans les chaudières et fours, les sondes haute température permettent des contrôles à chaud, limitant les arrêts. Les revêtements anti-acide ou anti-huile prolongent la durée de vie en environnements agressifs. Le choix de matériaux pour la gaine est déterminant pour éviter les ruptures internes et les refus de garantie.
Ergonomie et flux opérateur
Un borescope ergonomique facilite les inspections répétitives : poignée anti-glisse, commandes de zoom intégrées, stockage facile des séquences et connectivité fluide avec postes de diagnostic. Des accessoires comme des miroirs ou des crochets augmentent la fonctionnalité pour des tâches spécifiques de réparation ou d’échantillonnage.
Interopérabilité et relation coût-performance
Les borescopes haut de gamme apportent des fonctions avancées (stabilisation d’image, correction logicielle, reconnaissance automatique de défauts) justifiant l’investissement pour des secteurs où le risque pèse lourd sur les opérations. Pour les usages ponctuels, des modèles milieu de gamme offrent un bon compromis.
Pour approfondir les fiches techniques et options disponibles, consulter une ressource industrielle peut faciliter la comparaison des modèles et fournisseurs : présentation des boroscopes industriels.
Insight : le critère le plus rentable reste l’adéquation entre les spécifications techniques et les cas d’usage réels.
Méthodologies de maintenance préventive avec borescope flexible : études de cas industrielles
Un fil conducteur illustre la robustesse méthodologique : l’entreprise fictive « Atelier MécaNord » a adopté un borescope flexible pour réduire les arrêts non planifiés sur une ligne d’usinage. Les études de cas suivantes montrent des applications concrètes, les gains obtenus et les décisions prises sur la base des inspections.
Cas 1 — HVAC : détection d’obstruction et optimisation énergétique
Problème : perte d’efficacité sur un réseau de distribution d’air. Intervention : insertion d’un borescope pour localiser un colmatage dans un tronçon difficilement accessible. Résultat : colmatage retiré, amélioration mesurable du débit, économie énergétique et gain de productivité. Le rapport d’inspection a permis de programmer un nettoyage périodique évitant des interventions d’urgence.
Cas 2 — Moteur marin : prévention d’une casse moteur
Problème : vibrations anormales et bruit. Intervention : inspection de la chambre de combustion et du circuit d’huile via un borescope flexible résistant à la chaleur. Découverte : métal détaché sur un segment, amorce de corrosion. Mesures : remplacement planifié des pièces, réduction du risque de casse coûteuse. Le borescope a évité un arrêt chantier majeur.
Cas 3 — Tuyauterie industrielle : suivi de corrosion et contrôle non destructif
Problème : suspicion de corrosion interne sur une conduite transportant fluides corrosifs. Intervention : vidéospectroscopie et captures répétées pour mesurer l’évolution du piquage. Résultat : quantification de la perte de matière et planification du remplacement par sections, optimisant l’achat de pièces et le temps machine.
Chaque étude a utilisé des critères mesurables (délai entre détection et réparation, coût évité, réduction des arrêts) pour justifier l’investissement dans l’outil. Ces métriques alimentent les décisions budgétaires pour l’intégration du borescope dans le portefeuille d’outils de maintenance.
Insight : documenter chaque inspection avec images et mesures transforme l’outil en source de valeur stratégique pour la direction technique.
Bonnes pratiques, sécurité et réparation lors d’inspections avec borescope flexible
L’utilisation sûre et durable d’un borescope flexible nécessite des pratiques précises : contrôles préalables, nettoyage après usage, traçabilité des interventions et réparations rapides en cas de dommages. La prévention des incidents passe par une formation dédiée et des procédures standardisées.
Procédures de sécurité et hygiène
Avant chaque inspection, vérifier l’état de la sonde et de la caméra, s’assurer de l’absence de résidus actives dans le conduit et respecter les EPI. En milieu électrique, isoler les circuits et respecter les consignes ATEX si l’environnement est explosible. Après usage, procéder à un nettoyage conforme aux recommandations du fabricant et à une inspection pour détecter microfissures ou usures.
Réparation et maintenance de l’outil
Les réparations courantes incluent le remplacement de la gaine externe, le recalibrage optique et la réparation des connecteurs. Un plan de maintenance préventive pour les borescopes eux-mêmes réduit les coûts de remplacement et évite les pannes en intervention. Tenir un registre des incidents et des réparations permet d’anticiper la fin de vie des sondes.
Formation opérateur et documentation
Former les équipes à l’interprétation des images, à la manipulation de la sonde et aux procédures d’urgence augmente la qualité des diagnostics. Des protocoles de lecture standardisés améliorent la reproductibilité des conclusions entre opérateurs différents.
Une checklist rapide pour l’opérationnel :
- Contrôle visuel et fonctionnel de l’appareil.
- Choix de la sonde et des accessoires.
- Paramétrage de la capture (résolution, fréquence d’images).
- Enregistrement et sauvegarde sécurisée.
- Nettoyage et inspection post-intervention.
L’intégration de ces bonnes pratiques assure la pérennité de l’outil et la qualité des inspections, tout en limitant le risque de devoir engager des coûts élevés de réparation d’urgence.
Insight : la durabilité opérationnelle du borescope dépend autant du soin apporté à son usage que de ses caractéristiques techniques.
Comment choisir la bonne longueur et le bon diamètre de sonde pour une inspection ?
La longueur et le diamètre dépendent des accès à atteindre et du diamètre des passages. Prioriser une sonde la plus fine possible compatible avec la rigidité nécessaire. Mesurer l’itinéraire et tenir compte des coudes pour choisir la longueur et la flexibilité adaptées.
Le borescope remplace-t-il les contrôles destructifs ?
Non. Le borescope complète les méthodes de contrôle non destructif en offrant une inspection visuelle interne. Pour des mesures de résistance mécanique, des tests complémentaires (ultrasons, ressuage) peuvent être requis.
Quels critères d’étanchéité privilégier pour une utilisation industrielle ?
Opter pour un indice IP adapté : IP67 pour immersion ponctuelle, IP68/IP69K pour usage prolongé et jets haute pression. Vérifier également la compatibilité chimique de la gaine avec les fluides rencontrés.
Peut-on intégrer les images de borescope dans une GMAO ?
Oui. Les systèmes modernes exportent images et métadonnées (date, opérateur, point d’inspection) vers la GMAO, facilitant le suivi historique et la priorisation des actions de maintenance.
