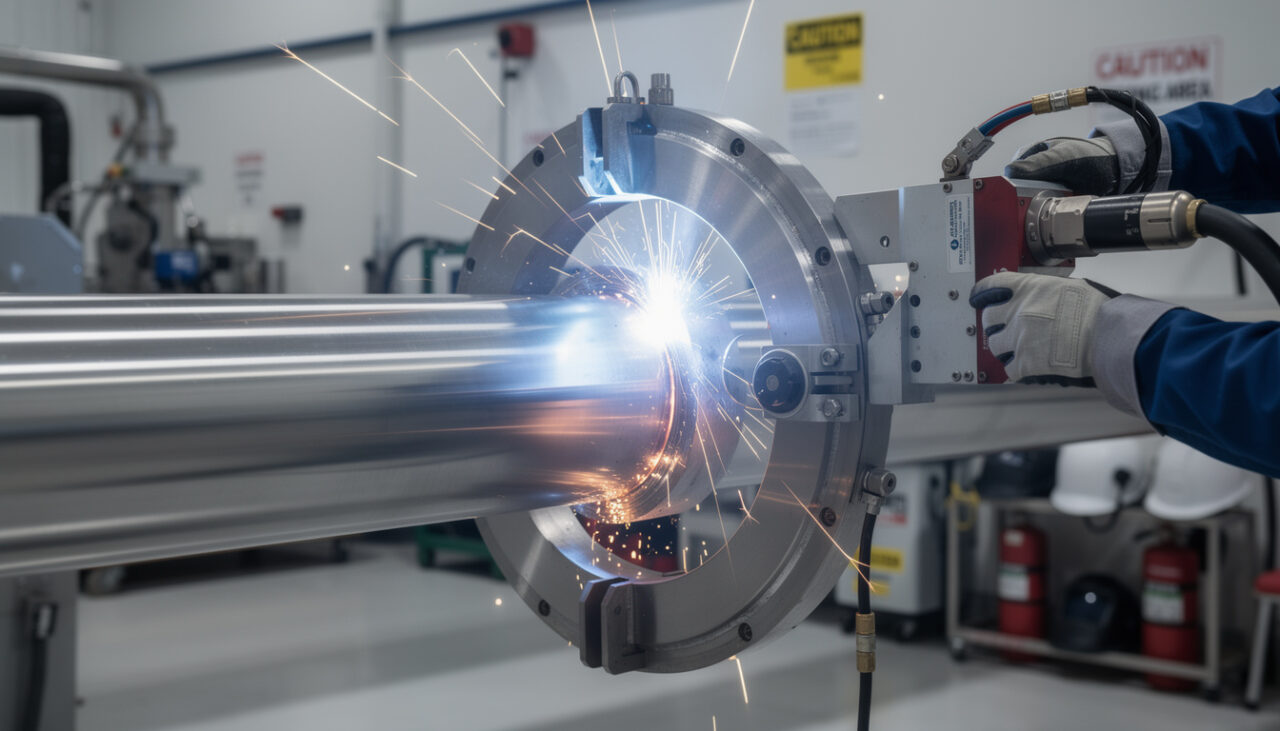

Soudure orbitale pour pipelines critiques
La maîtrise de la soudure orbitale devient une exigence technique dans les chantiers de pipelines critiques où l’étanchéité, la répétabilité et la sécurité industrielle déterminent la performance opérationnelle. Les procédés automatisés actuels combinent contrôle informatisé des paramètres, purges gazeuses optimisées et procédures d’inspection non destructives pour limiter les risques de contamination et garantir des assemblages tubulaires conformes aux normes. Pour les opérations sur tube en acier inoxydable, les gains en termes de réduction des reprises, d’uniformité de pénétration et de maintenance pipeline se traduisent par un retour sur investissement tangible. Ce panorama technique expose les principes du soudage orbital, ses configurations d’équipement, les critères de contrôle qualité et des cas industriels illustrant la mise en œuvre dans des environnements exigeants.
En bref : Soudure orbitale pour pipelines critiques
- Soudure orbitale : automatisation de l’arc TIG pour soudures 360° reproductibles.
- Avantages : homogénéité du cordon, étanchéité renforcée, réduction des délais d’inspection.
- Applications : secteurs pharmaceutique, semi-conducteurs, agroalimentaire et énergie.
- Points clés : contrôle paramétrique, inspection non destructive, documentation des procédés.
- Ressources pratiques : sélection d’équipements et fournisseurs pour intégration en production.
Soudage orbital : principes, procédés et fondamentaux pour pipelines critiques
La technique de soudage orbital repose sur l’utilisation d’un poste de soudage automatique qui déplace une torche autour d’un joint tubulaire fixe. Le procédé le plus courant est le GTAW (TIG) orbital, où une électrode en tungstène crée l’arc et un contrôle numérique régule le courant, la vitesse de rotation et la longueur d’arc.
Les paramètres sont enregistrés et peuvent être rejoués pour chaque joint, assurant une reproductibilité impossible à obtenir de manière manuelle sur des séries de soudures. Cette automatisation est particulièrement pertinente pour des pipelines critiques, puisqu’elle minimise les variations thermiques et donc les distorsions, tout en garantissant une géométrie de cordon constante sur 360°.
Composants du système et architecture de contrôle
Un poste orbital intègre une tête rotative, un générateur TIG adapté au contrôle en boucle fermée, des systèmes de purge (interne/externe) et un automate programmable pour la séquence. Les fabricants avancés proposent des fonctions d’enregistrement des paramètres, d’affichage graphique des courbes courant/tension et d’ajustement automatique selon l’épaisseur du tube.
Les systèmes modernes peuvent inclure des capteurs de température et des modules d’arrêt d’urgence interfacés avec la supervision d’atelier. Ces éléments garantissent que chaque opération satisfait les exigences de contrôle qualité et de traçabilité indispensables aux pipelines critiques.
Avantages métallurgiques et considérations matérielles
Pour un tube en acier inoxydable, la gestion précise de l’apport thermique prévient la surchauffe et protège la microstructure. Le procédé orbital permet ainsi d’obtenir des caractéristiques mécaniques connues et répétables, ce qui est fondamental pour le dimensionnement des conduites et la maintenance pipeline.
Un bon programme de qualification des modes opératoires valide les paramètres en laboratoire avant production. En 2026, les procédures exigent souvent des preuves d’aptitude par des essais mécaniques et des contrôles non destructifs avant réception finale.
Insight : la maîtrise des paramètres permet d’optimiser la durée de vie du pipeline et de réduire significativement les interventions de maintenance.
Équipement, configuration et intégration du soudage automatique en assemblage tubulaire
L’intégration d’un poste de soudage automatique pour pipelines nécessite des choix techniques adaptés à la gamme de diamètres, aux épaisseurs et à la cadence de production. Les têtes orbitales varient de micro-têtes pour tubes fins à des systèmes à chaîne pour grands diamètres.
La sélection repose sur le diamètre minimal/maximum, l’accès au point de soudure, et les exigences de propreté. Les robustes chaînes d’entraînement ou les têtes fendue permettent d’adapter l’outil à des configurations complexes sans démonter l’ensemble de l’installation.
Procédures de purge et atmosphères contrôlées
Les purges internes/externe avec argon pur sont indispensables pour protéger la soudure lors du refroidissement. Dans les secteurs sensibles (semi-conducteurs, pharmaceutique), la soudure peut être réalisée en salle blanche et l’argon utilisé en double flux pour garantir une étanchéité et une absence de contamination.
L’emploi de gaz de protection de haute pureté, couplé à des dispositifs de purge munis de débitmètres, est une pratique courante. Les équipements fournissent aujourd’hui des interfaces permettant d’enregistrer ces débits pour audit qualité.
Sourcing et fournisseurs : comment choisir
Le marché propose diverses solutions spécifiques à l’industrie des pipelines. Pour des descriptions produit et services spécialisés, consulter des ressources industrielles et fiches techniques peut orienter le choix. Par exemple, des sociétés proposent des solutions complètes de soudage orbital adaptées à l’industrie lourde et à la fabrication de composants tubulaires.Solutions de soudage orbital industrielle
Choisir un fournisseur implique d’évaluer la compatibilité des accessoires (mandrins, purges, gabarits), la disponibilité des pièces de rechange et l’assistance à la qualification des modes opératoires. Un bon prestataire accompagne aussi la mise en place des procédures d’inspection non destructive.
Insight : une configuration adaptée réduit les temps d’arrêt et facilite la standardisation des processus pour l’assemblage tubulaire.
Contrôle qualité, inspection non destructive et réglementation pour pipelines critiques
Le volet contrôle qualité est structurant pour tout projet de pipelines critiques. Les données de soudage sont archivées pour chaque joint et servent de preuve lors d’audits. Les enregistrements comprennent le courant, la vitesse, la tension, la durée de purge et les paramètres de refroidissement.
Les inspections postopératoires combinent examen visuel, essais de pression et techniques d’inspection non destructive (radiographie, ultrasons). Ces méthodes vérifient l’absence de défauts internes et la conformité aux tolérances dimensionnelles.
Procédures et critères de rejet
Les critères de rejet sont définis selon le cahier des charges projet. Pour les pipelines critiques, un défaut volumique visible en radiographie ou une indication significative à l’ultrason entraîne un retraitement ou une dépose. Les retouches sont validées par de nouveaux contrôles afin de garantir la sécurité industrielle.
Des essais mécaniques destructifs sur échantillons témoins valident parfois la tenue à la traction et la ductilité du joint. Ces évaluations sont souvent exigées lors de la qualification initiale du procédé.
Cas d’étude : implémentation chez un fabricant de collecteurs
Un fabricant de collecteurs pour piles à combustible a combiné postes orbitaux et tables rotatives pour gérer des geometriques complexes. Les pièces, en acier inoxydable 321, nécessitaient une répétabilité parfaite et une pureté compatible avec l’usage hydrogène. En complétant les contrôles visuels par un spectromètre d’hélium et des contrôles ultrasons, le fabricant a réduit les défauts acceptables à un niveau proche de zéro tout en optimisant la cadence.
Insight : la traçabilité des paramètres et la combinaison NDT/essais destructifs sont la clé de la confiance sur pipelines critiques.
Optimisation économique, maintenance pipeline et bonnes pratiques opérationnelles
La mise en place du soudage orbital exige un équilibre entre coût initial et économies opérationnelles. L’investissement en machines, mandrins et formation est amorti par la baisse des reprises et l’augmentation de la productivité.
Les gains se mesurent aussi en réduction de matière lorsque les parois peuvent être affinées grâce à une soudure plus contrôlée. Une politique de maintenance préventive du parc orbital prolonge la durée de vie des têtes et évite les arrêts non planifiés.
Plan de maintenance et calibration
Un plan standard inclut des contrôles périodiques de l’alignement, l’affûtage des électrodes en tungstène, la vérification des systèmes de purge et l’étalonnage des capteurs. Les enregistrements de maintenance doivent être corrélés aux données de production pour anticiper les défaillances.
Pour illustrer, une usine de traitement a réduit de 30 % ses interventions correctives après mise en place d’un programme de calibration trimestriel et d’un suivi des consommables.
Liste de vérification opératoire (exemple)
- Vérifier l’alignement et l’écartement des tubes.
- Contrôler la pureté et les débits des gaz de purge.
- Valider le programme de soudage et les paramètres enregistrés.
- Inspecter visuellement la zone de joint avant et après soudage.
- Planifier les contrôles NDT en fonction du code métier.
Insight : la maintenance proactive et la documentation rigoureuse transforment l’investissement en avantage compétitif durable.
Comparatif technique et recommandations de mise en œuvre pour assemblage tubulaire
Comparer les paramètres cibles selon le matériau et l’usage facilite le choix des procédures. Le tableau ci-dessous donne un aperçu synthétique pour orienter la sélection des modes opératoires sur pipelines critiques.
| Matériau | Courant recommandé (A) | Gaz de purge | Applications typiques |
|---|---|---|---|
| Acier inox 316L | 30–150 | Argon 99.999% | Collecteurs, conduites process, semi-conducteurs |
| Acier inox 321 | 25–130 | Argon + purge interne | Composants hydrogène, échangeurs |
| Acier au carbone | 80–300 | Argon +/- CO2 selon procédure | Pipelines transport, applications haute pression |
Recommandations : documenter chaque procédure, automatiser l’enregistrement des paramètres et prévoir des essais périodiques NDT. Pour des solutions matérielles et d’intégration, consulter des fournisseurs spécialisés peut faciliter la mise en œuvre industrielle.Fournisseur de solutions de soudure orbitale
Insight : la standardisation des modes opératoires réduit le risque d’erreur humaine et améliore la disponibilité des pipelines critiques.
Qu’est-ce qui rend la soudure orbitale adaptée aux pipelines critiques ?
La soudure orbitale offre une répétabilité des paramètres, une homogénéité du cordon et une traçabilité complète des données de soudage. Ces éléments réduisent les défauts et améliorent l’étanchéité des joints, ce qui est primordial pour les pipelines critiques.
Quelles méthodes d’inspection non destructive sont couramment utilisées après un soudage orbital ?
Les techniques principales sont la radiographie industrielle et l’inspection par ultrasons. L’examen visuel et les tests de pression complètent le dispositif de contrôle pour valider l’absence de défauts internes et la conformité mécanique.
Comment optimiser la maintenance d’un parc de postes orbitaux ?
Mettre en place un calendrier de calibration, suivre l’usure des consommables (tungstène, buses), archiver les interventions et analyser les données de production pour anticiper les remplacements. La maintenance préventive réduit les arrêts et maintient la qualité de soudage.
Le soudage orbital convient-il pour tous les diamètres de tubes ?
Oui, avec la bonne tête (micro-tête, tête fendue, chaîne) le procédé s’adapte à une large plage de diamètres. Pour des configurations atypiques, des tables rotatives ou des solutions hybrides combinant orbite et manuel peuvent être employées.
