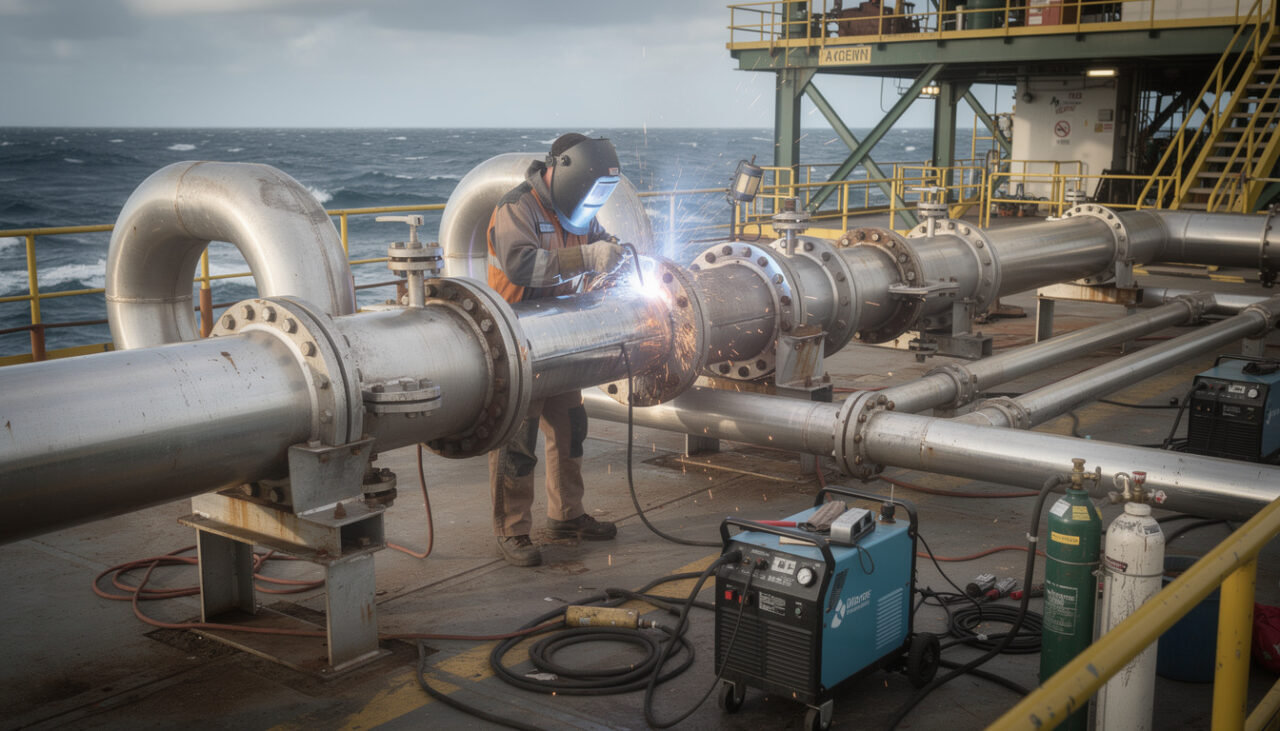

Tuyauterie offshore : contraintes et techniques de soudage

La gestion de la tuyauterie offshore repose sur une compréhension fine des contraintes imposées par l’environnement marin et sur l’application rigoureuse de techniques de soudage adaptées. Les structures en mer subissent une combinaison de sollicitations mécaniques, attaques chimiques et exigences réglementaires qui influencent le choix des matériaux, les méthodes d’assemblage et les protocoles d’inspection. Cet article examine les défis spécifiques — de la corrosion marine aux variations thermiques en passant par les dynamiques de fatigue — et propose des réponses techniques et opérationnelles. Chaque angle est illustré par des exemples concrets et des études de cas, mettant en lumière des retours d’expérience d’une entreprise fictive, Neptune Engineering, spécialisée dans la construction et la maintenance de pipelines et de réseaux de process en mer. Les discussions couvrent la sélection de matériaux résistants, les procédures basées sur les normes offshore, le rôle du contrôle non destructif et les innovations récentes qui améliorent la résistance mécanique et l’étanchéité des systèmes.

En bref : tuyauterie offshore — points clés

• Les principaux défis pour la tuyauterie offshore sont la corrosion marine, les charges dynamiques et la préservation de l’étanchéité.
• Le choix des matériaux résistants (superduplex, alliages nickel) et des revêtements est déterminant pour la durée de vie.
• Les techniques de soudage varient du soudage à sec hyperbare au soudage à l’arc adapté aux conditions; chaque procédé exige une qualification précise.
• Le respect des normes offshore et l’intégration du contrôle non destructif sont indispensables pour garantir la résistance mécanique et l’intégrité.
• La maintenance prédictive et l’automatisation (ROV, soudage robotisé) réduisent les risques et les coûts à long terme.

Contraintes environnementales et corrosion marine : fondements de la conception en tuyauterie offshore

La performance d’un réseau de tuyauterie en mer dépend d’une appréciation précise des contraintes issues de l’environnement. L’eau salée impose une attaque électrochimique permanente, tandis que l’action des vagues et des courants génère des sollicitations cycliques sur les supports et les soudures. Ces phénomènes combinés influent directement sur la résistance mécanique des assemblages.

La corrosion marine se manifeste sous plusieurs formes : corrosion uniforme, corrosion localisée (piqûres), corrosion sous contrainte et corrosion par fatigue. Chaque type réclame des contre-mesures spécifiques. Par exemple, la corrosion sous contrainte peut être atténuée par la sélection d’un acier à ténacité élevée, l’application d’un contrôle thermique lors du soudage et l’utilisation de traitements de post-chauffage. Dans un cas récent chez Neptune Engineering, une section de pipeline en acier carbone mal protégée a développé des piqûres; le diagnostic a révélé un défaut du revêtement initial et une insuffisance de protection cathodique. La réparation a combiné grenaillage, application d’un revêtement époxy renforcé et installation d’anodes sacrificielles, ce qui a restauré l’intégrité locale et prolongé la durée de vie projetée.

Les limitations dimensionnelles et les contraintes structurelles sur une plateforme exigent le dimensionnement au plus juste. Les vibrations induites par les équipements rotatifs, les coups de bélier et les variations de pression imposent des calculs de résistance mécanique intégrant la fatigue. Pour chaque tronçon, l’analyse modale et la simulation FEM permettent d’identifier les points de concentration de contraintes. Sur un ouvrage de transport gazier, l’emploi d’un flexible métallique à double enveloppe a réduit l’impact des contraintes thermiques et dynamiques sur les brides rigides.

Le choix des matériaux résistants est une question stratégique. Les alliages duplex et superduplex offrent un bon compromis entre résistance mécanique et résistance à la corrosion sous contrainte, mais leur soudage nécessite des procédures strictes pour préserver la microstructure. Les alliages nickel, comme l’Inconel, conviennent aux environnements très corrosifs ou aux températures élevées, mais le coût impose une utilisation ciblée sur les zones critiques. Les choix économiques se fondent sur une analyse du cycle de vie : la dépense initiale peut être compensée par une baisse des interventions de maintenance et un moindre risque d’arrêt.

La protection des assemblages passe par des solutions actives et passives. Les revêtements multicouches, la protection cathodique électronique et les barrières polymères sont fréquemment combinés pour atteindre les objectifs de longévité. Autre levier, la conception modulaire facilite le remplacement localisé sans démontage massif. Cette approche a permis à un opérateur de réduire le temps d’arrêt de plusieurs semaines lors d’une réparation majeure.

Insight : un dimensionnement qui intègre la corrosion marine et les charges dynamiques limite significativement les coûts d’exploitation et les interventions d’urgence.

Techniques de soudage pour tuyauterie offshore : choix procédural et mise en œuvre

Le panorama des procédés de soudage exploités en mer s’articule autour de critères techniques et opérationnels. Les méthodes varient selon l’accessibilité de la zone (sur plateforme, quai, immersion), le matériau et la taille du composant. La présence répétée du soudage à l’arc dans les installations offshore s’explique par sa polyvalence, sa robustesse et la disponibilité de postes portatifs adaptés aux contraintes du chantier.

Les procédés courants incluent le SMAW (soudage à l’électrode enrobée), le FCAW (soudage à l’arc fourré), le GMAW/GTAW (MIG/MAG et TIG) et le PAW (plasma). Chacun a des atouts : le SMAW s’adapte aux environnements difficiles et aux réparations rapides, le FCAW offre un apport élevé et une bonne productivité pour des joints d’épaisseur moyenne, alors que le GTAW est privilégié pour les soudures de haute qualité et les alliages sensibles. Le soudage sous flux (SAW) est souvent utilisé pour la fabrication en atelier des tronçons de pipeline grâce à son rendement et à la qualité de cordon constante.

Pour les interventions en eaux profondes, deux approches se distinguent : le soudage humide et le soudage hyperbare (à sec). Le soudage humide se déroule directement dans l’eau et requiert des électrodes spéciales et des techniques d’amorçage sans arc prolongé. Cette méthode demeure limitée en qualité et est surtout réservée à des réparations d’urgence. Le soudage hyperbare s’effectue dans une cloche ou une enceinte sèche pressurisée, permettant d’appliquer des procédés proches de ceux à l’air libre, avec un contrôle qualité strict et de meilleurs résultats mécaniques.

La performance du joint dépend également des paramètres thermiques. Le contrôle de l’apport de chaleur, des vitesses de déplacement et des températures d’interpassage garantit une microstructure adéquate et limite les défauts tels que la fissuration à chaud ou la formation de phases fragilisantes dans les aciers duplex. Les spécifications de procédure (WPS/WPQR) intègrent ces paramètres et dictent l’utilisation de fils d’apport spécifiques, des gaz de protection et des pré/post-chauffages. Par exemple, lors d’une soudure sur conduite en superduplex chez Neptune Engineering, l’application contrôlée d’un préchauffage faible et d’un post-chauffage stabilisé a évité la précipitation sigma et assuré une ténacité conforme.

Procédé	Usage offshore	Avantages	Limitations
SMAW	Réparations sur site, plate-forme	Robuste, portable	Rendement limité, résidus d’enrobage
FCAW	Structure et tuyauterie épaisse	Productivité élevée	Contrôle des fumées, sensibilité aux porosités
GTAW (TIG)	Soudages critiques, alliages inox	Finesse, qualité	Moins productif, exigeant en compétence
Hyperbaric welding	Soudage sous cloche en profondeur	Qualité proche air libre	Logistique lourde, coût élevé

La sélection du procédé s’accompagne de la qualification des soudeurs et de la rédaction de procédures d’intervention détaillées. Les interventions de soudage sur brides ou entretoises critiques exigent souvent le recours à des équipes spécialisées, des outillages dédiés et des essais destructifs et non destructifs en fin de chantier. Un exemple pratique : lors d’un raccordement pipeline-front, la stratégie retenue a combiné des segments préfabriqués en atelier (SAW) et des soudures de jonction sur site en FCAW, avec contrôle par ultrasons et radiographie pour vérifier la continuité.

Insight : le bon choix de procédé est celui qui équilibre qualité, sécurité et maîtrise des coûts opérationnels, tout en respectant les exigences de normes offshore.

Normes offshore et contrôle non destructif : garantir la résistance mécanique et l’étanchéité

La conformité aux référentiels est un prérequis pour toute opération de soudage en mer. Les documents techniques, comme le code AWS D3.6M pour le soudage sous-marin et les normes API pour les pipelines, fixent les critères de qualification des procédures et des opérateurs. Ces normes définissent les exigences de préparation des bords, les préchauffages, les consommables et les méthodes d’essai exigées pour certifier la conformité mécanique et l’étanchéité.

Le contrôle non destructif (CND) joue un rôle central dans la réception et la maintenance des installations. Les méthodes usuelles incluent :

• Radiographie pour la détection des défauts volumétriques et d’inclusions.
• Ultrasons (UT et phased array) pour l’analyse de l’épaisseur et des discontinuités internes.
• MPI (magnétoscopie) pour les surfaces ferreuses.
• Dye penetrant pour les fissures et discontinuités en surface sur matériaux non poreux.
• Tests d’étanchéité (test hydrostatique, essai pneumatique) pour valider la tenue en pression.

Chaque méthode possède un champ d’application et des limites. Par exemple, la radiographie est sensible aux défauts internes mais exige une logistique importante en mer. Le phased array UT permet un scan rapide et des rapports numériques détaillés, utile pour les inspections périodiques des pipelines sous contrainte. Dans un scénario, une fuite détectée par capteurs de pression a conduit à un contrôle phased array qui a localisé une zone d’absence de fusion; la réparation a été planifiée selon une procédure qualifiée, assurant le rétablissement de l’étanchéité.

Les qualifications des soudeurs et la traçabilité des matériaux s’inscrivent dans un système qualité. Les enregistrements WPQR (Welding Procedure Qualification Record) et les certificats de conformité des matériaux doivent être accessibles pour chaque section. Les contrôles post-soudure incluent souvent des essais mécaniques (traction, résilience) et des analyses métallographiques sur des coupons représentatifs. La capitalisation des résultats permet d’ajuster les paramètres et d’optimiser la procédure.

Les enjeux réglementaires poussent aussi vers une digitalisation des données d’inspection. L’utilisation de rapports numériques, de scans 3D et d’algorithmes de traitement d’image améliore la détection précoce des défauts et la planification des interventions. Un opérateur qui a intégré ces outils a réduit de 30 % son temps d’arrêt moyen sur intervention d’urgence grâce à une priorisation plus pertinente des défauts.

Insight : la convergence entre normes offshore, contrôles rigoureux et digitalisation permet d’assurer la résistance mécanique et l’intégrité des assemblages tout en optimisant les coûts de maintenance.

Sécurité, formation et protocoles pour les soudeurs en milieu offshore

Les opérations de soudage en mer combinent risques industriels et risques liés à la plongée. La prévention repose sur une formation rigoureuse, une culture sécurité et des équipements adaptés. Les parcours de qualification exigent une maîtrise préalable du soudage à terre, suivie d’une formation spécifique à la plongée commerciale et au soudage hyperbare.

La diversité des risques inclut : choc électrique lié à l’usage d’équipements en milieu humide, accident de décompression, narcose, noyade, hypothermie et perte auditive due aux bruits ambiants. La gestion de l’hydrogène gazeux, produit lors de certaines réactions, nécessite des procédures d’évacuation et de ventilation adaptées pour éviter l’accumulation dangereuse.

Les équipements de protection intègrent des spécificités : port de gants en latex sous des gants de plongée en néoprène pour limiter le risque de choc électrique, utilisation de lentilles de soudage adaptées au casque de plongée et présence d’une chambre hyperbare sur site pour les interventions sous pression. L’entraînement inclut des scenarii d’urgence, y compris des exercices de décompression contrôlée et de sauvetage sous-marin. Une entreprise fictive, Neptune Engineering, a mis en place des journées annuelles de remise à niveau combinant simulation d’incidents et tests des procédures de communication entre la surface et la cloche.

Les programmes de formation sont souvent assurés par des instituts reconnus. Les cursus couvrent la maîtrise des techniques de soudage spécifiques, l’usage des équipements de plongée, la gestion des risques et la formation aux dispositifs de CND. Les certifications délivrées attestent d’une compétence conjointe en soudage et en plongée commerciale, condition sine qua non pour travailler sur des projets en mer.

Un élément fréquemment négligé est l’ergonomie des interventions. Le travail en positions contraignantes et la fatigue augmentent le risque d’erreur. Les rotations d’équipes, la limitation de la durée d’immersion et l’accompagnement médical régulier réduisent ces risques. La mise en place d’un protocole de monitoring physiologique a permis à un opérateur de détecter précocement des signes de surmenage et de prévenir des incidents.

Liste d’équipements recommandés :

• Casque de plongée adapté avec lentille de soudage intégrée.
• Combinaison de plongée isolante et gants double couche (latex + néoprène).
• Matériel de décompression et chambre hyperbare à proximité.
• Dispositifs de monitoring (pression, fréquence cardiaque) pour l’équipe.
• Outillage de soudage homologué pour usage sous-marin et câbles isolés.

Insight : une formation intégrée, combinant compétences en soudage et maîtrise de la plongée, réduit significativement le risque d’accident et améliore la qualité des interventions.

Maintenance, étanchéité et innovations pour prolonger la durée de vie des réseaux de tuyauterie offshore

La longévité des systèmes offshore dépend d’une stratégie de maintenance proactive et de l’adoption d’innovations technologiques. Les approches basées sur la surveillance continue, l’analyse de données et l’automatisation optimisent les interventions et réduisent les réparations coûteuses. Le recours à des capteurs d’épaisseur, d’analyse de flux et de détection de fuite connectés permet une détection précoce des anomalies.

Les solutions de réparation incluent des méthodes mécaniques (colliers, manchons) et des solutions de soudage de réparation, parfois réalisées par ROVs équipés de torches robotisées. L’intégration d’un contrôle non destructif automatisé, tel que l’ultrason automatisé et l’inspection par robot, diminue la fréquence des plongées humaines en zones à risque. Un opérateur ayant déployé un programme d’inspection robotisée a rapporté une réduction de 40 % des interventions humaines sur segments critiques.

L’étanchéité se consolide par des technologies de joint avancées, des revêtements polymères multicouches et des procédés de réparation à froid pour les petites fissures. La combinaison d’un revêtement primaire haute performance et d’un système de protection cathodique actif reste la solution de référence pour limiter la corrosion marine. Des études de cas montrent qu’un investissement initial plus élevé en matériaux et en systèmes de protection peut réduire le coût total de possession sur 20 ans.

Les innovations se multiplient : soudage par laser assisté, capteurs intelligents embarqués, digital twin pour prédire les comportements en fatigue et nouvelles générations d’alliages résistants. L’usage d’une maquette numérique du réseau permet de simuler des scénarios extrêmes, d’ordonner les priorités d’inspection et d’optimiser les stocks de pièces de rechange. Une simulation de crash-test numérique a permis d’identifier des points de faiblesse sur une rampe de raccordement et d’imposer des renforts ciblés avant mise en service.

Pratiques recommandées pour la maintenance :

1. Mettre en place un programme d’inspection périodique basé sur des risk-based inspections (RBI).
2. Digitaliser les rapports d’inspection et intégrer un système de gestion des anomalies.
3. Privilégier des matériaux résistants et des revêtements certifiés selon les normes offshore.
4. Utiliser des interventions robotisées pour les zones à risque élevé.
5. Effectuer des essais d’étanchéité réguliers et documentés.

Insight : la combinaison de maintenance prédictive, d’équipements robotisés et de matériaux adaptés multiplie l’espérance de service des installations et réduit les risques opérationnels.

Questions fréquentes sur la tuyauterie offshore et le soudage

Quel équipement est indispensable pour le soudage en tuyauterie offshore ?

Les équipements indispensables comprennent un casque de plongée adapté avec lentille de soudage, une combinaison isolante, des gants en latex sous néoprène, un poste de soudage homologué pour usage marin et des dispositifs de décompression. L’équipement doit être certifié et entretenu selon les normes applicables.

Comment le soudage sous-marin affecte-t-il la santé du soudeur ?

Les risques sanitaires incluent l’accident de décompression, l’hypothermie, les chocs électriques et les problèmes auditifs. La prévention passe par une formation en plongée commerciale, un suivi médical régulier, une gestion des durées d’immersion et des protocoles d’urgence bien rodés.

Quelles sont les méthodes de contrôle non destructif les plus efficaces pour les pipelines offshore ?

Les méthodes les plus courantes et performantes sont l’ultrason (UT et phased array) pour l’inspection volumétrique, la radiographie pour certains cas, la magnétoscopie pour surfaces ferreuses et les tests d’étanchéité hydrauliques pour valider la tenue en pression.

Quelles qualifications sont requises pour devenir soudeur sous-marin ?

La qualification combine une formation avancée en soudage, une expérience significative à terre, une certification de plongée commerciale et des certifications spécifiques au soudage hyperbare ou sous-marin. Les organismes de formation spécialisés dispensent les cursus et délivrent les certificats nécessaires.
