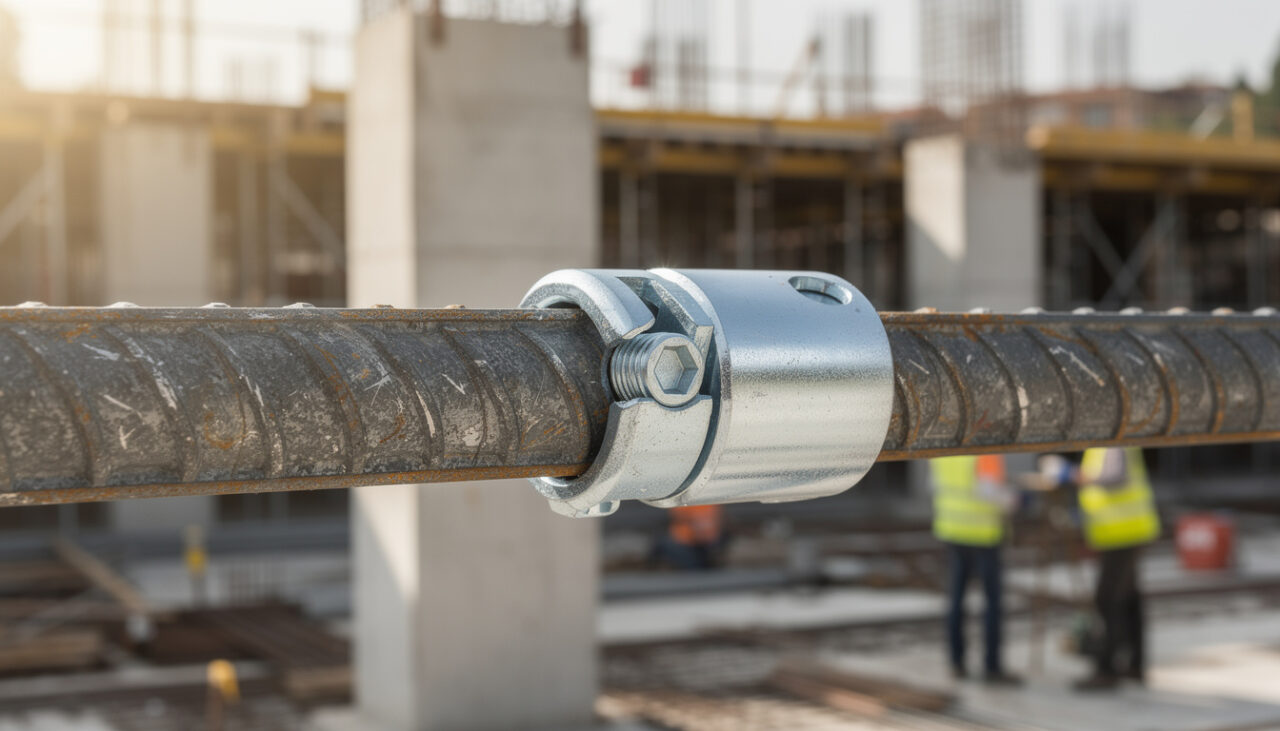

Coupleurs d’armatures : rôle, avantages et applications

Les coupleurs d’armatures transforment la gestion des armatures sur chantier en offrant une solution mécanique fiable pour l’assemblage d’armatures. Ces dispositifs réduisent les recouvrements, améliorent la sécurité structurelle et optimisent le flux logistique entre préfabrication et montage in situ. Que ce soit pour des ouvrages sismiques, des éléments préfabriqués de grande longueur ou des réparations ciblées, la connexion acier par coupleurs garantit un transfert des efforts équivalent ou supérieur à celui des barres d’origine. L’émergence de procédés standardisés, de tests de fatigue conformes aux Eurocodes et de solutions sur mesure rend leur adoption rapide dans des projets où la performance mécanique et l’efficacité énergétique pèsent lourd dans le bilan technique et financier. Ce texte examine les principes de fonctionnement, les gains opérationnels, les applications concrètes, la conformité réglementaire et les pratiques de mise en œuvre, tout en illustrant le propos à travers le parcours d’un acteur du secteur confronté à des contraintes de densité d’armatures et de calendrier.

En bref : Coupleurs d’armatures, l’essentiel

• Coupleurs d’armatures : solution mécanique pour la jonction fiable des barres, évitant les recouvrements volumineux.
• Principaux bénéfices : résistance mécanique équivalente, réduction de la congestion d’armatures, sécurité structurelle renforcée et gains de temps sur chantier.
• Applications : préfabrication, reprises de bétonnage, zones sismiques, réparation d’éléments endommagés et assemblage d’éléments longs.
• Types de jonctions : LS (liaison simple), LSR (sans rotation), LCE (avec contre-écrou) ; options soudable (SD) et boulonnée (X).
• Conformité et performance : tests selon Eurocode 2 et Eurocode 8, certifications nationales attestant d’une tenue au glissement et à la fatigue.
• Avantages coupleurs : optimisation logistique, réduction de l’utilisation de béton, amélioration de l’efficacité énergétique des ouvrages via des densités d’acier maîtrisées.

Fonctionnement des coupleurs d’armatures et principes de connexion acier

Les dispositifs appelés coupleurs d’armatures reposent sur un principe mécanique simple : assurer la continuité des efforts entre deux longueurs d’acier en remplaçant le recouvrement traditionnel par une connexion acier directe. Le coupleur se compose généralement d’un manchon cylindrique fileté ou d’un manchon mécanique à serrage, avec une partie mâle et une partie femelle adaptées aux diamètres des barres. L’objectif est de transférer les efforts de traction et de compression sans dépendre de l’ancrage dans le béton, ce qui confère une liberté de conception significative pour le renforcement structurel.

Dans la pratique, plusieurs techniques coexistent. Le filetage metric, réalisé en usine, offre une précision d’alignement et simplifie la mise en œuvre sur chantier. Le procédé “Bar-Break”, qui garantit une résistance de la liaison supérieure à la rupture de la barre, illustre la maturité technique du marché. Les coupleurs à pression ou manchons sertis sont préférés pour certaines opérations rapides, tandis que les systèmes filetés permettent des assemblages démontables ou réglables. L’assemblage peut être réalisé sur la barre de la première phase, puis scellé dans le béton, ou livré avec la barre de la seconde phase déjà équipée du filet.

Trois configurations de liaison dominent la spécification technique : LS (liaison simple), LSR (liaison sans rotation) et LCE (liaison avec contre-écrou). La liaison LS est la plus courante lorsque la barre de la phase 2 peut tourner librement. Le manchon est monté sur la barre de phase 1, lequel est ensuite noyé dans le béton ; la phase 2 vient se visser dans le manchon avec un simple serrage. La LSR intervient quand la rotation est compliquée mais possible sur un faible angle : la barre de phase 2 reçoit un filetage double et un serrage partiel compense les jeux. La LCE répond aux situations où la rotation est impossible ; elle implique un contre-écrou sur chaque barre pour mettre la liaison en tension et supprimer tout jeu interne.

Sur le plan mécanique, les coupleurs se conçoivent pour assurer un transfert d’efforts comparable à celui de l’acier continu. Les essais en traction et en fatigue sont conduits en usine avec des cycles de charge conformes aux normes en vigueur, montrant des performances satisfaisantes même pour des aciers de haute résistance (jusqu’à 700 MPa). Les liaisons certifiées offrent une résistance mécanique éprouvée, ce qui explique leur usage fréquent en contexte sismique. Les dispositifs limitent aussi la concentration des armatures, simplifiant le coulage et la consolidation du béton autour des barres.

Un cas concret illustre le mécanisme : sur un pont urbain réhabilité, l’entreprise « Atlas Construction » a remplacé des recouvrements massifs par des coupleurs filetés sur les tirants longitudinaux. Résultat : réduction du coffrage, meilleure circulation des équipes et performances mécaniques mesurées supérieures aux sollicitations prévues. Ce retour d’expérience confirme que la connexion acier par coupleurs autorise des solutions plus agiles sans pénaliser la sécurité des ouvrages.

En synthèse, le fonctionnement des coupleurs combine des principes de mécanique simple et des procédés industriels contrôlés, permettant d’assurer une continuité structurelle fiable et une mise en œuvre adaptable aux contraintes de chantier. Cette base technique prépare à aborder les bénéfices concrets, détaillés dans la section suivante.

Avantages coupleurs : gains de productivité, sécurité structurelle et efficacité énergétique

L’adoption des coupleurs d’armatures modifie profondément le rapport coût-temps-qualité sur les chantiers de béton armé. Les principaux bénéfices ne se résument pas uniquement à la rapidité d’assemblage ; ils impactent aussi la gestion des matériaux, la sécurité du personnel et la performance environnementale des ouvrages. Il s’agit d’un levier pragmatique pour optimiser la chaîne de valeur entre usine et chantier.

Sur le plan productif, la suppression des recouvrements traditionnels allège les contraintes de placement et réduit la durée des opérations de ferraillage. Les équipes sur site gagnent en mobilité et en accessibilité, ce qui diminue le besoin d’échafaudages ou de manutentions complexes. Dans un projet de bâtiments collectifs géré par « Atlas Construction », la pose de coupleurs a réduit les heures de main-d’œuvre dédiées au raboutage des barres de 25 %, accélérant le calendrier sans compromis sur la qualité.

Concernant la sécurité structurelle, les coupleurs garantissent un transfert d’efforts indépendant de la qualité du béton, contrairement aux recouvrements qui dépendent fortement de l’enrobage. Les systèmes certifiés, testés selon des protocoles de fatigue et de tenue au glissement, assurent une performance constante même sous sollicitations répétées. Sur des ouvrages exposés à des cycles de charge fréquents — parkings, ouvrages portuaires, infrastructure routière — la fiabilité des jonctions mécaniques réduit le risque de détérioration précoce.

L’impact sur l’efficacité énergétique se manifeste à plusieurs niveaux. Moins de recouvrement signifie une moindre quantité de béton requis pour atteindre les mêmes performances d’ancrage. En conséquence, les émissions liées à la production et au transport du béton diminuent. La préfabrication d’éléments longs montés en usine avec coupleurs permet également d’optimiser les chaînes de production, réduire les pertes et limiter les interventions motorisées sur chantier, actions qui contribuent à un bilan carbone plus favorable.

Les avantages économiques sont tangibles : diminution des stocks d’armatures par gestion en kits, réduction des coûts de coffrage, et limitation des heures de formation pour des opérations complexes. Les coupleurs simplifient la logistique en permettant la livraison d’éléments prémontés prêts à assembler. Les projets sismiques profitent particulièrement de cette logique, car la capacité à assurer une résistance mécanique contrôlée réduit la nécessité d’épais recouvrements et améliore l’aptitude au ductilité exigée par les Eurocodes.

Sur le plan sécurité opérationnelle, l’utilisation de bouchons d’obturation et de protections plastiques pour les filetages réduit les interventions de nettoyage et prévient la contamination par la laitance. Les risques liés à la manutention manuelle d’armatures longues sont moindres lorsque des pièces livrées en éléments plus compacts et assemblables par coupleurs sont privilégiées.

Un exemple probant combine productivité et durabilité : un complexe logistique a réduit de 18 % son empreinte béton en remplaçant des recouvrements par des coupleurs sur les semelles et longrines. L’économie a financé l’intégration d’un système d’isolation thermique supplémentaire, améliorant l’efficacité énergétique du bâtiment. Cette approche montre que le bénéfice dépasse la simple performance mécanique : elle se répercute sur le cycle de vie de l’ouvrage.

Pour résumer, les avantages coupleurs vont bien au-delà du gain de temps. Ils offrent une stratégie cohérente pour améliorer la sécurité structurelle, réduire l’empreinte environnementale et optimiser les coûts. Ces gains motivent l’utilisation accrue de coupleurs dans des contextes de forte densité d’armatures et d’exigences de durabilité.

Applications construction : usages des coupleurs d’armatures sur chantier et en usine

Les applications construction des coupleurs sont variées et couvrent des domaines qui vont de la préfabrication d’éléments longs à la réparation ciblée d’ouvrages existants. Ils se révèlent particulièrement adaptés lorsque la densité d’armatures complique le coulage du béton, ou quand les contraintes sismiques exigent des jonctions contrôlées et homologuées.

En préfabrication, la possibilité de livrer des éléments montés en usine, prêts à connecter via coupleurs, facilite le transport et le montage. Des poutres longues de 18 à 28 mètres, des murs prémoulés ou des colonnes peuvent être conçus pour une liaison en deux ou plusieurs éléments avec des coupleurs filetés intégrés. La liaison LSR permet des ajustements sur site avec un faible jeu de rotation, tandis que la LCE sert aux éléments nécessitant une orientation fixe et un serrage final en usine.

Sur les chantiers de reprise de bétonnage, les coupleurs remplacent avantageusement les recouvrements lorsque l’accès est restreint ou la densité d’armatures élevée. Ils sont souvent employés pour raccorder des armatures endommagées sans besoin de remplacer de larges zones de structure. Cela réduit les périodes d’immobilisation et les coûts supplémentaires liés au coffrage et à la remise en état.

En génie civil, les piles de ponts, semelles de fondation et longrines bénéficient d’une gestion d’armature simplifiée grâce aux coupleurs. Les ancrages API-APISL permettent de diminuer les longueurs d’ancrage nécessaires, remplaçant parfois des crochets ou des crossettes, ce qui se révèle pratique pour les jonctions tête de pieu/poutre de couronnement.

La conformité aux normes sismiques (Eurocode 8) favorise l’emploi des coupleurs dans les zones à risque. Les fabricants proposent des gammes certifiées offrant un transfert de charge avec un glissement inférieur à 0,1 mm en phase élastique, et des essais de fatigue réalisés en usine. Ces caractéristiques rassurent les bureaux d’études et les maîtres d’ouvrage sur la tenue à long terme.

La gamme produit comporte aussi des options sur commande : coupleurs SD à souder pour liaison ponctuelle, coupleurs X permettant de raccorder l’armature à des éléments métalliques via de la boulonnerie 10.9, et protections P pour préserver le filetage lors du transport et du bétonnage. Un système de codage couleur des bouchons d’obturation facilite l’identification des diamètres et accélère la mise en place sur chantier.

Voici un tableau synthétique des disponibilités courantes en stock et des options :

Paramètre	Détails	Usage typique
Diamètres disponibles	D12 à D32	Assemblages courants en bâtiments et génie civil
Longueurs de barre	50 Φ et 75 Φ	Préfabriqué et assemblage in situ
Options	SD (soudable), X (boulonnerie 10.9), bouchons P	Adaptation à contraintes spécifiques
Certifications	AFCAB (ex. BARTEC M99/002), NF A 35-020-1	Projets soumis à normes nationales et Eurocodes

Liste d’applications typiques :

• Assemblage d’éléments préfabriqués (poutres, murs, colonnes).
• Reprise de bétonnage et réparation ciblée d’armatures endommagées.
• Liaisons tête de pieu / poutre grâce aux ancrages API-APISL.
• Ouvrages sismiques nécessitant une résistance mécanique et une ductilité contrôlée.
• Éléments longs livrés en deux phases à assembler sur chantier (LSR, LCE).

Un cas d’usage : pour la réalisation d’un hangar industriel avec longues poutres, le recours aux coupleurs a permis de livrer des éléments en deux segments, réduisant le besoin d’un transport exceptionnel et limitant les interruptions de production dans l’usine voisine. Le résultat a été une mise en œuvre plus sûre et une optimisation des coûts logistiques.

En regard des applications citées, la décision d’adopter des coupleurs doit se fonder sur l’analyse conjointe du calendrier, des contraintes d’accès, des exigences sismiques et du bilan environnemental. L’emploi judicieux de ces systèmes améliore la productivité tout en garantissant la conformité technique nécessaire aux projets modernes.

Normes, certifications et contrôle qualité pour les coupleurs d’armatures

La confiance accordée aux coupleurs d’armatures repose en grande partie sur un cadre normatif rigoureux et des procédures de contrôle qualité exigeantes. Les certifications permettent de vérifier que les systèmes assurent la continuité des efforts, la tenue en fatigue et la conformité aux critères de sécurité exigés par les maîtres d’ouvrage et les bureaux de contrôle.

Au niveau national, la norme NF A 35-020-1 définit les critères de raboutage mécanique pour armatures. Les certifications délivrées par des organismes tels que l’AFCAB attestent du respect de ces critères. Des références produits telles que les certificats BARTEC M99/002 ou AFCAB ALPES A18/151 figurent parmi les documents que demandent régulièrement les bureaux d’études pour valider une solution technique.

Au plan européen, l’Eurocode 2 encadre les exigences de conception des structures en béton armé, tandis que l’Eurocode 8 fixe les règles spécifiques pour la tenue sismique. Les coupleurs homologués pour des zones à risque sismique subissent des essais complémentaires : cycles de charge, vérification du glissement et tests de ductilité. Les fabricants réalisent des séries d’essais en usine garantissant la reproductibilité et la traçabilité des performances.

Les contrôles en production incluent la vérification dimensionnelle des filetages, le contrôle de la matière (propriétés mécaniques de l’acier), et des essais destructifs et non destructifs. Les essais de fatigue sont représentatifs des sollicitations cycliques subies en service, et les rapports d’essai doivent préciser les conditions et les critères d’acceptation. Sur chantier, des contrôles visuels et des essais ponctuels (contrôle du serrage, identification des protections plastiques) permettent d’assurer que la mise en œuvre respecte les prescriptions.

Certains procédés industriels garantissent des avantages complémentaires : l’usinage et le filetage en usine limitent les sources d’erreur et facilitent la traçabilité. Les systèmes fournis avec bouchons codés par couleur simplifient la lecture des diamètres et réduisent les risques d’erreur lors du montage. Les fabricants proposent également des fiches techniques détaillées et une documentation de pose pour assurer la conformité réglementaire et faciliter les audits.

Des pratiques restent proscrites pour maintenir l’intégrité des jonctions : la soudure du coupleur sur la barre, le pointage ou toute modification non documentée des éléments sont interdites par les fabricants et par les règlements. Ces interventions altèrent la résistance mécanique et compromettent les certificats fournis. La chaîne de responsabilité exige que les équipes respectent les procédures écrites et conservent les preuves de conformité pour le dossier d’ouvrage.

Un exemple concret de gestion qualité : sur un projet urbain soumis à des contrôles stricts, « Atlas Construction » a mis en place une procédure de réception des coupleurs comprenant vérification des certificats, contrôle aléatoire en laboratoire et traçabilité via un marquage unitaire. Cette approche a permis d’éviter des non-conformités qui auraient retardé la livraison et alourdi les coûts.

En conclusion de cette section, la conformité normative et le contrôle qualité structurent l’usage des coupleurs et garantissent que la fiabilité promise en usine se retrouve sur le chantier. La sélection de produits certifiés et la mise en place de procédures documentées sont des facteurs déterminants pour la réussite d’un projet utilisant ces solutions.

Bonnes pratiques de mise en œuvre et maintenance pour un assemblage d’armatures fiable

La mise en œuvre de coupleurs d’armatures requiert des procédures claires pour préserver la performance des jonctions tout au long de la durée de vie de l’ouvrage. Une chaîne opératoire maîtrisée évite les erreurs fréquentes et garantit que la sécurité structurelle reste au centre des opérations.

Avant le montage, vérifier la conformité des matériels : certificats, diamètres, protections plastiques et bouchons. Le marquage couleur facilite l’identification rapide des diamètres et raccourcit les opérations de tri sur site. Pour les liaisons LS, s’assurer que la barre de phase 2 peut tourner librement ; pour LSR, prévoir le serrage partiel et la longueur de filetage double ; pour LCE, disposer des contre-écrous nécessaires et d’une procédure de mise en tension.

Sur chantier, utiliser des outils adaptés : la clé à griffe recommandée par les fabricants compense les jeux initiaux et permet un serrage satisfaisant sans recourir à des appareils dynamos. L’interdiction de souder ou de modifier le coupleur doit être rappelée lors des briefings sécurité. Les réservations RFI ménagées dans la phase 1 facilitent l’introduction du coupleur monté sur la phase 2, notamment pour les liaisons LSR et LCE.

L’entretien des jonctions dans le temps passe par des inspections programmées. Repérer les signes de corrosion, vérifier l’intégrité des protections et contrôler tout jeu perceptible. Pour les ouvrages exposés à des environnements agressifs (milieu marin, industries chimiques), privilégier des solutions avec traitements de surface ou des matériaux inoxydables adaptés.

La documentation de chantier doit inclure un registre de pose : traçabilité des lots, indications de serrage, comptes rendus d’incidents et photos d’étapes critiques. Ces éléments facilitent les analyses ultérieures et constituent des preuves en cas de contrôle. La formation des équipes à la lecture des fiches techniques, à l’identification des diamètres et aux manipulations sûres s’avère déterminante pour limiter les erreurs opérationnelles.

Quelques pratiques à proscrire pour préserver la conformité :

• Ne pas souder le coupleur sur la barre ou modifier le filetage.
• Ne pas utiliser de coupleurs non certifiés pour des liaisons critiques sans avis d’un bureau d’études.
• Ne pas omettre l’usage des protections P lors du coulage ; elles garantissent la propreté du filetage.
• Éviter le stockage non protégé en extérieur sans emballage, pour prévenir la corrosion.

Un exemple opérationnel : lors d’un chantier de rénovation d’un bâtiment tertiaire, la mise en place d’un protocole de contrôle a évité l’utilisation de coupleurs destinés à un autre diamètre. La vérification systématique des bouchons et le marquage des barres en phase d’approvisionnement ont permis d’éliminer les reprises coûteuses et de respecter le calendrier.

Pour clore, la sécurité et la durabilité d’un assemblage d’armatures par coupleurs dépendent autant du choix technique que de la rigueur de la mise en œuvre. Intégrer ces bonnes pratiques dans les procédures de chantier assure une performance constante et protège l’investissement structurel.

Questions fréquentes sur les coupleurs d’armatures

Quelle est la différence entre une liaison LS, LSR et LCE ?

La liaison LS (liaison simple) s’applique lorsque la barre de phase 2 peut tourner librement et nécessite un serrage standard. La LSR (liaison sans rotation) convient lorsque la rotation est difficile mais possible : la barre de phase 2 reçoit un filetage double et le serrage compense les jeux. La LCE (liaison avec contre-écrou) est utilisée si la rotation est impossible ; des contre-écrous sur chaque barre permettent de mettre la liaison en tension et d’éliminer les jeux.

Peut-on souder un coupleur sur une barre ?

La soudure du coupleur sur la barre est proscrite par la plupart des fabricants et peut invalider les certificats de conformité. Cette pratique altère la résistance mécanique et compromet la sécurité ; il est recommandé d’utiliser les procédés prévus (filetage, serrage, contre-écrou).

Quels gains attendus en remplaçant les recouvrements par des coupleurs ?

Les gains se manifestent sur la productivité (réduction des heures de ferraillage), la logistique (moins de congestion d’armatures), la sécurité structurelle (transfert d’efforts indépendant de l’enrobage béton) et l’efficacité énergétique (diminution de la quantité de béton nécessaire). Des études de cas montrent des réductions significatives de temps et de matériaux, tout en maintenant ou augmentant la durabilité.

Les coupleurs sont-ils adaptés aux zones sismiques ?

Oui, plusieurs gammes sont certifiées conformes aux exigences de l’Eurocode 8, avec des essais de fatigue et des vérifications de glissement. Il convient de choisir des produits homologués et de se conformer aux prescriptions du bureau d’études pour garantir la ductilité et la tenue demandées.
