Soufflet en toile technique : la solution flexible pour la protection mécanique

Dans les ateliers de mécanique de précision comme dans les lignes d’assemblage automatisées, la protection des organes en mouvement conditionne la performance globale. Le soufflet en toile technique s’est imposé comme une réponse pragmatique à ce défi : une enveloppe souple, légère et flexible, capable de préserver rails, vérins, vis à billes ou axes de robots d’une multitude d’agressions. Exposition à la chaleur, projections de fluides, poussières abrasives ou brouillards d’huile ne sont plus une fatalité dès lors que la protection mécanique est pensée dès la conception de la machine. Sous des dehors discrets, ces soufflets structurent désormais la fiabilité de nombreux équipements dans l’aérospatial, l’agroalimentaire, la pharmaceutique ou l’usinage grande vitesse.

La toile technique moderne ne se limite plus à un simple tissu enduit. Elle combine couches de PVC, silicones renforcés, aramides et traitements de surface avancés pour atteindre un équilibre précis entre résistance, étanchéité et durabilité. Chaque application impose son propre cahier des charges : courses longues ou très rapides, atmosphère corrosive, contraintes d’hygiène strictes, encombrement réduit. Les fabricants spécialisés, comme ceux qui présentent leurs différents types de soufflets de protection, développent alors des géométries sur mesure, des plis optimisés et des systèmes de fixation intégrés pour que le soufflet s’efface derrière la productivité de la machine. Aux yeux des exploitants, l’enjeu est clair : limiter les arrêts, sécuriser les opérateurs et prolonger le cycle de vie des investissements.

En bref : soufflet en toile technique et protection mécanique

Le soufflet en toile technique occupe une place stratégique dans la protection des machines industrielles. Cette solution flexible protège guidages, glissières, vérins et axes contre la poussière, les projections chimiques, les copeaux ou les hautes températures. En réduisant l’usure et les contaminations, elle améliore la durabilité des composants, diminue les opérations de maintenance et sécurise les équipes de production. L’article détaille d’abord le principe de la protection mécanique par soufflet textile et les situations où elle devient indispensable. Il explore ensuite les matériaux disponibles, leurs performances en termes de résistance, d’étanchéité et de tenue thermique, avec des exemples concrets d’applications en environnement sévère. Une partie est consacrée à la personnalisation : choix de la forme, des plis, des fixations, en lien avec des solutions sur mesure telles que celles proposées pour un soufflet de protection sur mesure. Enfin, sont abordés les bonnes pratiques d’installation, d’entretien et de suivi, ainsi qu’une FAQ opérationnelle pour guider les responsables maintenance et méthodes.

Soufflet en toile technique : principes, enjeux et bénéfices pour la protection mécanique

Le recours au soufflet en toile technique répond d’abord à un problème très concret : la vulnérabilité des systèmes de guidage, de translation ou de serrage face à leur environnement. Sans protection mécanique, une vis à billes exposée aux copeaux, un rail soumis aux projections d’émulsion ou un vérin travaillant dans la poussière verront leur jeu augmenter, leur rendement diminuer et, à terme, leur fiabilité s’effondrer. Ce constat vaut autant pour une machine-outil de grande marque que pour une ligne de conditionnement pharmaceutique ou une table élévatrice en logistique.

Le soufflet agit comme une barrière dynamique. Il se déploie et se replie au rythme du mouvement linéaire ou angulaire, tout en préservant l’étanchéité entre la zone propre, située à l’intérieur, et l’environnement extérieur chargé en polluants. Sa flexibilité permet d’absorber les accélérations, les changements de direction et les vibrations sans se déchirer ni créer d’effort parasite sur la cinématique de la machine. La structure plissée, cousue ou soudée, est calculée pour encaisser ces sollicitations sur des millions de cycles.

Dans une usine d’usinage par exemple, la moindre infiltration de copeaux acérés dans un chariot de guidage peut rayer les portées, perturber la lubrification et dérégler progressivement la précision. Le simple ajout d’un soufflet toile technique, adapté au profil de la glissière, évite ces dégradations silencieuses. Les arrêts de ligne pour nettoyage ou remplacement de composants chutent, tandis que la durabilité des sous-ensembles mécaniques augmente sensiblement.

Sur le plan économique, la différence se fait sentir à deux niveaux. D’une part, la réduction des interventions de maintenance curative diminue les coûts directs de main-d’œuvre et de pièces de rechange. D’autre part, la continuité de production augmente le taux de disponibilité des équipements, ce qui pèse directement sur le coût de revient des produits fabriqués. Un soufflet correctement dimensionné représente un investissement modeste par rapport au prix d’un palier, d’un vérin ou d’un axe linéaire, surtout lorsqu’il protège une machine critique.

Dans les secteurs où la sécurité des opérateurs est au premier plan, comme sur les presses, les tables élévatrices ou les systèmes de levage, le soufflet joue aussi un rôle de carter souple, limitant les risques de pincement ou de contact avec les éléments en mouvement. La transparence de certaines toiles, ou au contraire leur opacité, peut être choisie pour laisser visible la cinématique ou la masquer, selon les exigences ergonomiques. Cette fonction de sécurité s’ajoute à la vocation première de protection mécanique pour former un ensemble cohérent.

Ce premier niveau de compréhension ouvre sur une question clé pour les responsables d’atelier : comment transformer ce « simple » accessoire textile en un maillon structurant de la fiabilité machine ? La réponse se trouve dans le choix des matériaux et dans la conception sur mesure, sujets développés dans la partie suivante.

Matériaux et performances : comment la toile technique assure résistance, étanchéité et durabilité

La performance d’un soufflet en toile technique tient avant tout à la qualité de ses matériaux. Le défi consiste à conjuguer résistance mécanique, étanchéité aux fluides et tenue chimique, tout en conservant la flexibilité nécessaire aux amplitudes de mouvement demandées. Un tissu trop rigide gênerait la course, tandis qu’un textile trop souple manquerait de tenue et se déformerait au point d’entrer en contact avec les pièces mobiles.

Les gammes modernes de soufflets utilisent plusieurs familles de toiles techniques. Pour les environnements chargés en huiles de coupe et lubrifiants, les enductions PVC ou polyuréthane offrent une bonne barrière aux hydrocarbures, avec une grande durabilité en flexion. Pour des températures élevées, par exemple à proximité de fours ou de zones de soudage, les silicones renforcés ou les tissus aramides apportent une tenue thermique pouvant atteindre plusieurs centaines de degrés, tout en conservant un comportement élastique satisfaisant.

Dans l’agroalimentaire ou le pharmaceutique, la priorité va à la compatibilité avec les protocoles de nettoyage et de désinfection. Les toiles lisses, faciles à décontaminer, résistant aux agents lessiviels et aux désinfectants, sont privilégiées. L’objectif est alors de préserver l’étanchéité du soufflet face aux projections de liquides tout en limitant les niches où pourraient se loger contaminants ou résidus de produit. Les solutions inspirées des offres de soufflets de protection pour l’industrie démontrent qu’un compromis intelligent entre hygiène et robustesse est possible.

Les fabricants combinent souvent plusieurs couches pour tirer parti des qualités de chacune. Un textile de base apporte la tenue dimensionnelle, une enduction assure la barrière chimique, un renfort externe protège contre l’abrasion. Dans certains cas, des couches pare-flamme ou des traitements anti-UV complètent l’ensemble pour des utilisations extérieures ou en atmosphère à risque d’incendie. La structure multi-couches reste pourtant flexible grâce à un choix minutieux des épaisseurs et des interfaces.

La performance réelle ne se mesure pas seulement en laboratoire, mais sur les lignes de production. Un cas typique concerne un fabricant de composants mécaniques exposant ses guidages linéaires à une brume d’huile et à une poussière métallique très abrasive. Le passage d’un capot rigide à un soufflet textile multi-couches a permis de réduire significativement les infiltrations, tout en offrant une meilleure accessibilité lors des contrôles. Après deux ans de fonctionnement, les guides présentaient une usure nettement moindre, confirmant la valeur ajoutée du choix de toile technique.

Pour permettre une comparaison rapide, le tableau ci-dessous illustre trois architectures de soufflets selon l’environnement :

Type de toile technique	Environnement cible	Atouts principaux
PVC enduit simple couche	Machines industrielles avec huiles et poussières modérées	Bonne flexibilité, coût contenu, étanchéité satisfaisante aux huiles légères
Silicone renforcé multi-couches	Haute température, projections de soudure, ambiance thermique sévère	Très bonne résistance thermique, comportement élastique, bonne durabilité
Textiles aramides + revêtement anti-abrasion	Milieux abrasifs ou corrosifs, cycles intensifs	Excellente tenue mécanique, grande longévité, protection mécanique renforcée

La sélection de la bonne combinaison matière / conception transforme le soufflet en pièce de haute technicité, conçue pour durer autant que la machine elle-même. Ce socle technique ouvre la voie à un autre levier décisif : la conception sur mesure et l’adaptation à la géométrie réelle des organes à protéger.

Cette première vision des matériaux et de leurs performances met en lumière la marge de manœuvre disponible pour adapter la solution à chaque cas d’usage, notamment lorsqu’un développement dédié est envisagé.

Conception flexible et sur mesure : adapter le soufflet en toile technique aux machines industrielles

La vraie valeur d’un soufflet toile technique se révèle lorsqu’il est pensé spécifiquement pour une machine donnée. Les guidages linéaires, tables croisés, vérins sans tige ou colonnes de presses présentent des géométries très diverses, parfois encombrées de capteurs, de câblages ou de butées mécaniques. Une solution standard peut convenir à des cas simples, mais c’est la conception sur plan ou sur modèle qui garantit une protection mécanique optimale.

Un fabricant spécialisé s’appuie sur des plans 3D, des croquis ou des relevés sur site pour définir la forme générale : cylindrique, rectangulaire, polygonale, voire complexe avec des coudes ou des transitions de section. Le nombre de plis, leur hauteur, la course utile, les zones de renfort et la position des cadres de fixation sont ajustés finement. Des sociétés expertes, qui proposent par exemple un soufflet de protection pour guidages et glissières, illustrent bien cette approche d’ingénierie appliquée.

Autour d’une ligne d’assemblage robotisée, un cas fréquent consiste à protéger les axes verticaux et horizontaux de robots cartésiens. Les soufflets doivent accompagner des accélérations et décélérations rapides, sans générer de couple ou de frottement excessif. La flexibilité de la toile technique devient ici un facteur de performance : trop rigide, elle freine le mouvement ; trop molle, elle risque de se faire happer. Le bureau d’études ajuste alors l’épaisseur, le type de pli et la position des raidisseurs internes.

Les options de fixation jouent un rôle décisif dans la fiabilité au quotidien. Cadres rigides en acier, aluminium ou inox, colliers, brides cousues ou systèmes rapides démontables permettent de démonter et remplacer le soufflet sans déposer l’ensemble de la cinématique. Cette approche modulaire réduit les temps d’arrêt. Une solution comme celles référencées parmi les soufflets sur mesure pour la protection illustre ce type de réflexion orientée maintenance.

Pour clarifier les choix possibles, une liste synthétique des principaux critères de conception :

• Forme géométrique : cylindrique, rectangulaire, carrée, polygonale, avec éventuels changements de section.
• Course utile et encombrement replié : définir le nombre de plis et leur hauteur pour conserver un volume minimal en position rentrée.
• Type de toile technique : sélection en fonction de la température, de l’exposition chimique et de la présence de particules abrasives.
• Système de fixation : cadres vissés, brides, colliers, solutions rapides pour entretien facilité.
• Options fonctionnelles : fenêtres de contrôle, soufflets compartimentés, traitements anti-UV ou retardateurs de flamme.

Une entreprise de mécano-soudure ayant modernisé sa ligne de presses a illustré concrètement ces enjeux : la mise en place de soufflets rectangulaires sur mesure, intégrant des hublots transparents pour visualiser la course des colonnes, a permis de sécuriser la zone tout en facilitant les diagnostics visuels lors des réglages de production. La sécurité des opérateurs s’est améliorée sans compromettre la cadence.

Cette logique de sur-mesure ne peut toutefois exprimer tout son potentiel que si elle s’appuie sur des partenariats solides avec des fabricants expérimentés, rompus aux contraintes de l’aéronautique, de la plasturgie ou de la chimie. C’est précisément l’objet de la section suivante.

La conception maîtrisée ouvre la voie à une intégration harmonieuse du soufflet dans la machine, mais la réussite du projet dépend aussi du choix des partenaires et de la qualité de l’installation et de la maintenance.

Fabricants spécialisés, installation et maintenance des soufflets en toile technique

Le choix d’un fournisseur de soufflet en toile technique ne se résume pas à une question de prix. L’expérience sectorielle, la capacité à accompagner les bureaux d’études et la maîtrise de la production sur mesure pèsent lourd dans la balance. Des fabricants historiques de soufflets toile et moulés, présents depuis les années 1980, ont capitalisé un retour d’expérience précieux sur les erreurs de conception à éviter, les couplages matière-environnement à privilégier et les standards de sécurité à respecter.

Les acteurs les plus avancés proposent un panel complet de solutions : soufflets pour glissières, protections de vérins, systèmes pour tables élévatrices, soufflets métalliques ou en écailles pour les cas de charges mécaniques extrêmes. Les catalogues, comme ceux de fabricants présentant des soufflets de protection pour moyens de production, servent souvent de base de discussion avant le lancement d’un développement spécifique.

L’installation constitue une étape clé. Un soufflet mal monté, pincé, trop tendu ou mal aligné se dégradera prématurément, compromettant l’étanchéité et la durabilité attendues. Les fabricants fournissent généralement des notices précises : couple de serrage des vis de cadres, tolérances de coaxialité, positionnement des butées mécaniques pour éviter les surcourses. Certaines entreprises forment même les équipes de maintenance sur site, afin de standardiser les bonnes pratiques.

La maintenance préventive des soufflets reste relativement simple, mais elle gagne à être systématisée. Quelques gestes suffisent :

• Inspecter régulièrement l’état des plis pour repérer toute amorce de déchirure.
• Nettoyer les faces extérieures lorsque les dépôts de poussières ou de boues risquent d’alourdir le soufflet.
• Vérifier les fixations et resserrer si nécessaire, surtout après des interventions mécaniques lourdes.
• Programmer un remplacement préventif lorsque le nombre de cycles théorique est atteint.

Un exemple parlant est celui d’un atelier d’usinage qui a intégré ces contrôles dans ses tournées hebdomadaires. En détectant tôt quelques soufflets fragilisés par des projections inhabituelles de copeaux brûlants, l’équipe a pu planifier des remplacements hors des périodes de production tendue, évitant des arrêts non planifiés. Le coût de quelques soufflets s’est avéré largement compensé par le maintien de la cadence de fabrication.

Les fabricants de référence proposent en complément des services annexes : reconstitution d’un soufflet d’après modèle usé, adaptation d’un soufflet existant à une nouvelle machine, ou encore audit global des protections mécaniques d’un atelier. L’association d’une offre catalogue et d’une capacité d’ingénierie sur mesure, illustrée par des gammes comme les différents types de soufflets développés pour l’industrie, offre aux responsables maintenance une palette cohérente pour couvrir l’ensemble de leur parc machines.

Une démarche structurée de sélection, d’installation et d’entretien transforme donc le soufflet en toile technique en véritable levier de fiabilité industrielle. Reste à examiner comment cette technologie s’inscrit dans des secteurs aux exigences particulièrement fortes, des salles blanches à l’aérospatial.

Applications sectorielles : de l’usinage intensif aux environnements propres et à forte valeur ajoutée

Les machines industrielles qui tirent parti des soufflets en toile technique couvrent un spectre étonnamment large. Dans l’usinage intensif, les centres CNC, rectifieuses et aléseuses s’appuient sur ces protections pour préserver glissières, vis à billes, règles de mesure et axes moteurs. Les soufflets rectangulaires, souvent associés à des lamelles métalliques, stoppent les copeaux incandescents avant qu’ils n’atteignent les pièces sensibles. La résistance mécanique de la toile et la conception des plis garantissent que cette barrière reste opérationnelle malgré des cycles répétés.

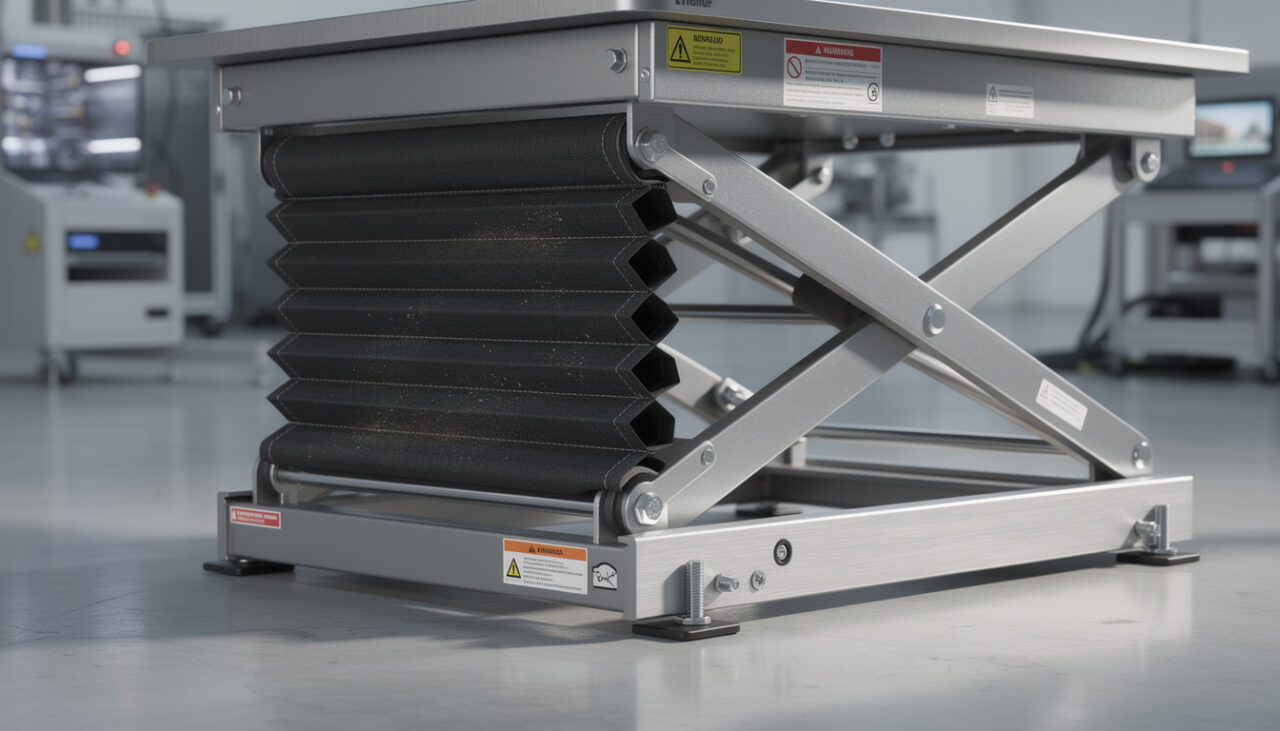

Sur les tables élévatrices utilisées en logistique ou dans l’industrie lourde, les soufflets jouent un rôle double : ils empêchent l’intrusion d’objets ou de débris dans les ciseaux, et créent une enveloppe visuelle sécurisante autour des mécanismes. La flexibilité de la toile technique permet d’absorber de grands débattements verticaux, tandis que les fixations périphériques assurent une liaison fiable avec le châssis supérieur et la base. Là encore, la protection mécanique contribue à la fois à la sécurité et à la durabilité du système.

Dans les secteurs propres, comme le pharmaceutique ou la fabrication de composants électroniques, les soufflets textiles permettent de compartimenter les volumes. Ils séparent des zones de différentes classes de propreté, ou isolent une cinématique génératrice de particules du reste du process. La toile technique doit alors présenter une très faible émission particulaire, résister aux opérations de décontamination et offrir une étanchéité robuste aux flux d’air contrôlés. Les traitements de surface adaptés et les coutures spécifiques répondent à ces contraintes.

L’aéronautique et l’aérospatial exploitent quant à eux des soufflets de haute performance pour protéger des vérins d’actionneurs, des articulations ou des câbles dans des environnements fortement sollicitants : variations thermiques, vibrations, exposition à des fluides spécifiques. Les textiles aramides haute performance, les enductions spécialisées et une géométrie optimisée confèrent au soufflet une robustesse compatible avec des cycles de vie longs, sur des équipements critiques.

Les entreprises de robotique, de leur côté, recherchent des solutions de protection mécanique compactes, légères et très flexibles. Les soufflets doivent se plier aux formes parfois complexes des axes multi-degrés de liberté, sans alourdir les masses en mouvement. Des développements récents ont permis d’intégrer des soufflets à plis articulés, des raidisseurs souples ou des zones de déformation contrôlée, assurant un parfait suivi du mouvement sans froissement excessif.

Pour les décideurs industriels, ces exemples montrent qu’un même principe – un volume textile plissé – peut se décliner en une multitude de configurations, du simple soufflet cylindrique autour d’une tige de vérin jusqu’à des ensembles complexes pour cellules robotisées. Les solutions proposées par des spécialistes de la protection par soufflets pour moyens de production démontrent que cette adaptabilité n’est pas théorique mais bien opérationnelle.

À mesure que l’automatisation progresse et que la valeur unitaire des équipements augmente, la question n’est plus de savoir s’il faut un soufflet, mais comment concevoir le bon modèle, avec la bonne toile technique, pour que la durabilité globale du système reste alignée sur les ambitions de productivité et de fiabilité de l’usine.

Clés de décision pour choisir le bon soufflet en toile technique et optimiser la protection mécanique

Face à la diversité des offres et des configurations, les responsables maintenance, méthodes ou achats ont besoin de repères clairs pour sélectionner un soufflet en toile technique adapté. La réflexion commence par une analyse minutieuse de l’environnement et du mouvement à protéger. Température maximale et minimale, nature des polluants (poussières, copeaux, brouillard d’huile, agents chimiques), fréquence des cycles, course utile, contraintes d’encombrement et de sécurité humaine doivent être mis sur la table.

Sur cette base, le dialogue avec un fabricant spécialisé permet de traduire ce cahier des charges en choix techniques : type de toile technique, nombre de plis, système de fixation, besoin ou non de renforts, niveau d’étanchéité attendu. S’orienter vers un partenaire expérimenté, habitué à concevoir des soufflets de protection personnalisés, augmente la probabilité d’obtenir une solution durable dès la première itération.

Pour aider à cette prise de décision, trois questions simples peuvent servir de fil conducteur :

• Quelles seraient les conséquences d’une défaillance de la protection mécanique (arrêt machine, non-qualité, risque humain) ?
• À quel niveau de durabilité et de maintenance souhaite-t-on positionner la solution (remplacement fréquent peu coûteux ou solution long terme) ?
• Quel degré de flexibilité géométrique et fonctionnelle est nécessaire (standard vs sur-mesure, intégration de fenêtres, coexistence avec d’autres protections) ?

Une entreprise d’usinage de précision a par exemple réalisé une cartographie de ses postes les plus sensibles, puis lancé un projet de standardisation autour d’une famille de soufflets textiles compatibles avec la majorité des glissières et axes de la production. En réduisant le nombre de références, elle a simplifié la gestion de stock, tout en sécurisant ses équipements critiques grâce à des protections homogènes et testées. Les offres modulaires, comme celles de certains catalogues de soufflets pour guidages et vérins, facilitent ce type de démarche.

Au terme de cette réflexion, le soufflet en toile technique cesse d’être perçu comme un simple accessoire consommable. Il devient un composant à part entière de la stratégie de fiabilité, au même titre qu’une lubrification maîtrisée ou qu’un monitoring vibratoire. La capacité à bien le choisir, le déployer et le maintenir conditionne directement la durée de vie des machines industrielles et la stabilité des performances dans le temps.

Comment dimensionner un soufflet en toile technique pour un guidage linéaire ?

Le dimensionnement commence par la course utile maximale du guidage, à laquelle on ajoute une marge de sécurité. Le nombre et la hauteur des plis sont ensuite définis pour que le soufflet reste compact en position rentrée, tout en ne jamais atteindre sa limite d’extension en bout de course. Il faut également considérer le diamètre ou la section minimale pour éviter tout contact avec les pièces mobiles, ainsi que l’espace disponible pour les cadres de fixation. Un plan 2D ou 3D de la zone à protéger est généralement suffisant pour que le fabricant propose une géométrie optimisée.

Quelle durée de vie peut-on attendre d’un soufflet en toile technique ?

La durée de vie dépend du matériau, de l’environnement et du profil de mouvement. Dans des conditions maîtrisées (température modérée, polluants connus, absence de chocs), un soufflet conçu pour plusieurs millions de cycles peut atteindre la même longévité que le guidage qu’il protège. En milieu très abrasif ou chaud, la durée de vie sera réduite, mais reste largement supérieure à celle d’une machine non protégée. Un suivi visuel et un remplacement préventif programmé permettent de sécuriser cette longévité.

Quels sont les signes qu’un soufflet textile doit être remplacé ?

Les premiers indicateurs sont l’apparition de fissures sur les plis, une décoloration anormale de la toile, un durcissement ou au contraire un ramollissement de la matière, ainsi que des traces de fuite de liquide ou de copeaux à proximité des zones protégées. Une fixation desserrée ou une déformation persistante sont également des signaux d’alerte. Lorsque ces signes apparaissent, il est prudent de planifier rapidement un remplacement pour éviter toute défaillance brutale.

Peut-on installer un soufflet standard sur une machine existante ?

Oui, de nombreuses machines peuvent recevoir des soufflets standard, notamment pour des tiges de vérin ou des guidages simples. Toutefois, dès que la géométrie est complexe, que l’encombrement est contraint ou que les exigences d’étanchéité sont élevées, une solution sur mesure s’avère préférable. Un diagnostic rapide avec un fabricant permet de déterminer si une référence catalogue suffit ou si un développement spécifique apportera une meilleure fiabilité.

Quel est l’intérêt d’un soufflet textile par rapport à un carter rigide ?

Le soufflet textile offre une très grande flexibilité, suit les mouvements sans nécessiter de mécanismes télescopiques complexes et occupe un encombrement réduit en position rentrée. Il se prête bien aux courses longues, aux géométries particulières et aux zones difficiles d’accès. Par rapport à un carter rigide, il simplifie souvent la maintenance, réduit le poids ajouté et permet une meilleure adaptation à des projets de rétrofit sur machines existantes, tout en assurant une protection mécanique efficace.
