Les solutions contre les décharges électrostatiques ESD en industrie électronique

La maîtrise des décharges électrostatiques représente un enjeu opérationnel et économique majeur pour la fabrication électronique. Les composants modernes, de plus en plus miniaturisés et sensibles, exigent des dispositifs de protection ESD rigoureux tout au long de la chaîne de valeur : conception, assemblage, stockage et transport. Une stratégie durable combine choix de matériaux, procédures de mise à la terre, équipements de contrôle ESD et formation continue des opérateurs. L’objectif consiste à réduire les incidents, diminuer les rebuts et préserver la réputation industrielle face à des marchés exigeants en fiabilité. Le présent texte examine des solutions antistatiques éprouvées, des dispositifs de surveillance et des pratiques de logistique protectrice, tout en proposant des exemples concrets et des plans d’action adaptés aux ateliers contemporains. La lecture fournit des éléments exploitables pour bâtir ou renforcer une politique de protection ESD cohérente et mesurable.

En bref : protections ESD et solutions antistatiques pour l’industrie électronique

• Protection ESD : associer mise à la terre, contrôle ESD et choix de matériaux pour limiter les dommages aux composants sensibles.
• Postes de travail : bracelets antistatiques, tapis conducteurs et chaussures adaptées réduisent les risques de décharges génératrices de pannes.
• Emballages antistatiques : les solutions rigides et souples (dissipatives, blindées) protègent pendant stockage et transport.
• Zones EPA et contrôle d’accès : dispositifs comme Stat-Gate garantissent la neutralisation des charges avant entrée en zone protégée.
• Maintenance et formation : suivre des procédures, mesurer régulièrement et entraîner le personnel pour une protection ESD fiable et reproductible.

Dispositifs de protection ESD en industrie électronique : principes, impacts et normes ESD

La protection ESD repose sur un principe simple : empêcher l’accumulation et la libération soudaine de charges électrostatiques qui peuvent endommager les composants électroniques. Comprendre le mécanisme physique d’une décharge électrostatique aide à justifier les investissements matériels et organisationnels. Une décharge peut perturber un circuit intégré sans signe visible, provoquant des défaillances différées ou des pannes immédiates. Ce risque représente un coût direct (rejets, retouches) et indirect (garantie, image).

Les conséquences vont bien au-delà de la casse de composants. Dans des zones manipulant des solvants ou poudres inflammables, une décharge peut déclencher un incendie ou une explosion. Les interruptions de ligne impactent la productivité et entraînent des retards de livraison, ce qui devient critique sur des marchés à flux tendus. Le raisonnement financier doit intégrer ces externalités : le coût d’un système de protection ESD se récupère souvent par la réduction des rebuts et la stabilisation des rendements.

Les normes ESD forment le cadre de référence pour élaborer une stratégie. La norme IEC 61340 définit les exigences pour les zones protégées et la chaîne de contrôle ESD. La norme IEC 61000-4-2 aborde les tests de conformité face aux décharges électrostatiques. Connaître ces standards permet de calibrer équipements et procédures pour une conformité mesurable et défendable lors d’audits clients ou réglementaires.

Un cas concret illustre l’impact : l’atelier DeltaTech, spécialisé dans des cartes électroniques automobiles, a observé un taux de défauts en première mise en service de 2,5 % avant mise en place d’un programme ESD. Après l’installation de tapis conducteurs, de bracelets antistatiques reliés à une terre commune, et d’un protocole de contrôle ESD journalier, le taux est tombé à 0,4 % en six mois. L’investissement initial a été amorti par la diminution des reprises et des garanties.

Les données de terrain montrent que la protection ESD doit être multidimensionnelle : équipements, matériaux, procédures, suivi et formation. Les choix techniques (matériaux dissipatifs vs conducteurs, blindage pour emballages) dépendent des phases de production et du niveau de sensibilité des composants. Une politique ESD sans plan de surveillance se réduit souvent à des gestes cosmétiques. Le fil rouge reste la validation : mesurer, documenter, corriger.

Argumenter pour une politique systémique implique d’expliquer l’articulation entre prévention et contrôle. La prévention vise à réduire les sources de charge (vêtements, frottements, manipulations), tandis que le contrôle vise à neutraliser les charges résiduelles (mise à la terre, ionisation). En industrialisant ces mesures, on obtient une protection ESD pérenne et traçable.

Insight : la combinaison norme–procédure–mesure transforme la protection ESD d’une contrainte en levier de performance industrielle.

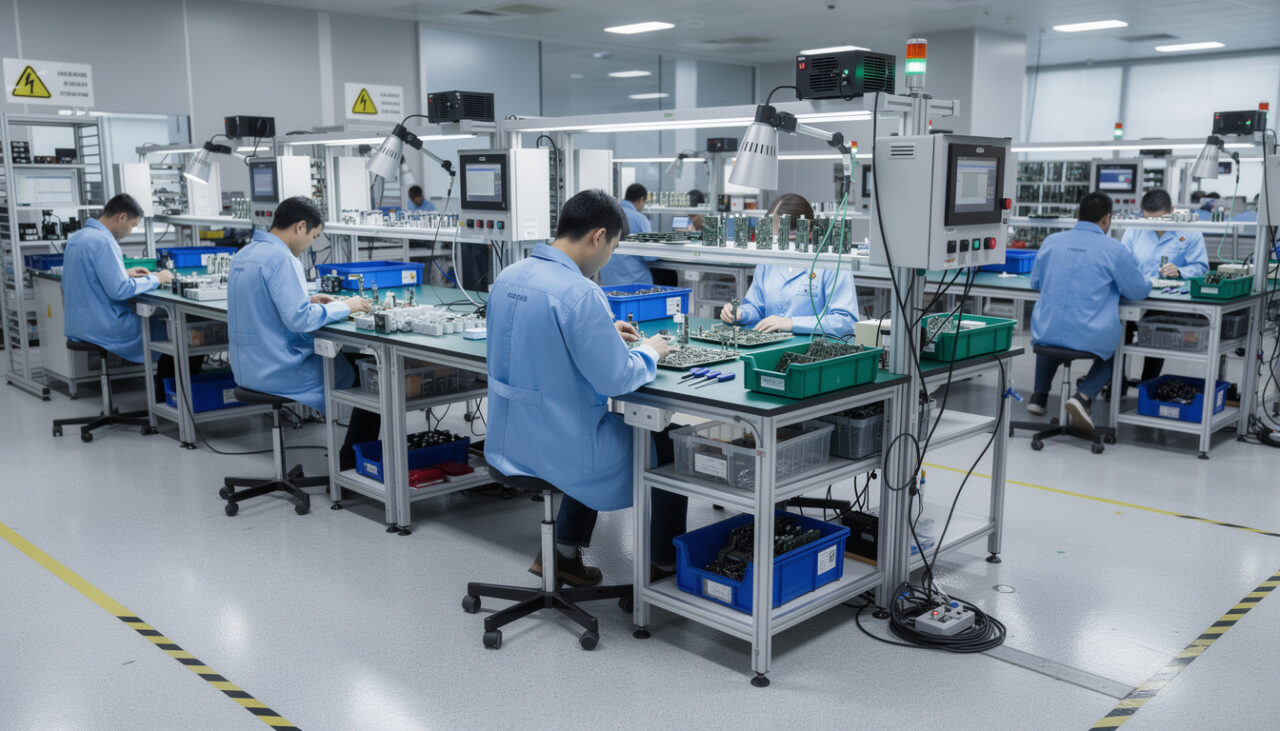

Solutions antistatiques pour postes de travail : bracelets antistatiques, tapis conducteurs et équipements associés

Les postes de travail constituent le vecteur le plus fréquent de décharges électrostatiques. Les interventions manuelles, l’assemblage et le test exposent directement les circuits sensibles. Mettre en place des solutions antistatiques efficaces requiert une approche technique et organisationnelle. Chaque composant du poste répond à une fonction précise dans la chaîne de contrôle ESD.

Le bracelet antistatique reste un des moyens les plus répandus pour assurer la continuité de mise à la terre d’un opérateur. Il faut privilégier des modèles testables et accompagnés d’un système de surveillance qui vérifie la continuité ohmique. Sans vérification régulière, un bracelet peut sembler présent mais être inefficace. Les normes ESD recommandent des résistances en série pour limiter les courants dangereux et des contrôles périodiques.

Les tapis conducteurs au sol et sur la table dissipent les charges accumulées par frottement. Les tapis doivent être choisis selon leur résistance de surface et leur capacité à diriger les charges vers une âme de mise à la terre. Un tapis non relié constitue un faux sentiment de sécurité. Les tapis conducteurs s’insèrent dans un schéma de mise à la terre global, incluant des branchements à une terre technique dédiée.

Les chaussures antistatiques et semelles dissipatives complètent la solution pour les opérateurs en mouvement. En production, la combinaison de chaussures + tapis permet de maintenir des niveaux de potentiel acceptables même lors des déplacements. Les chaises et tabourets ESD, conçus avec des matériaux dissipatifs, empêchent l’accumulation de charge au poste.

Autres équipements à considérer : ioniseurs pour neutraliser les charges sur des surfaces isolantes, outils antistatiques (pinces, tournevis) et organisateurs de composants ESD. Les ioniseurs compensent les limitations des dispositifs de mise à la terre, notamment sur les zones où la mise à la terre ne peut atteindre les surfaces isolantes. Leur positionnement et leur maintenance sont déterminants pour l’efficacité.

Voici une liste pratique d’actions recommandées pour un poste de travail ESD :

• Mesurer la continuité des bracelets et tapis chaque jour avec un testeur dédié.
• Relier tous les composants à une prise de mise à la terre commune et traçable.
• Installer des ioniseurs dans les zones où des isolants sont manipulés.
• Former le personnel aux gestes de base : éviter les frottements inutiles, manipuler par les bords, ranger dans des bacs ESD.
• Programmer des audits mensuels avec enregistrements de mesures pour le contrôle ESD.

Produit	Fonction	Avantage	Référence normes ESD
Bracelet antistatique	Assure continuité entre opérateur et terre	Réduit risques de décharges directes	IEC 61340
Tapis conducteurs	Dissipe charge au niveau du plan de travail	Contrôle localisé des potentiels	IEC 61340
Ioniseur	Neutralise charges sur surfaces isolantes	Complément des mesures de mise à la terre	IEC 61340, guides fournisseurs
Chaussures antistatiques	Dissipation via semelle	Permet mobilité sécurisée	Normes industrie

La mise en œuvre se traduit par des procédures écrites et des contrôles automatiques lorsque possible. Par exemple, l’intégration d’un moniteur de continuité qui bloque l’outil si la connexion est défaillante évite des interventions non protégées. L’expérience montre que la combinaison d’équipements testables et de contrôles systématiques réduit significativement les incidents liés aux décharges électrostatiques.

Insight : l’efficacité d’un poste antistatique ne dépend pas d’un seul dispositif, mais de la coordination de bracelets antistatiques, tapis conducteurs, ionisation et procédures de contrôle.

Emballages antistatiques et logistique : protéger les composants tout au long de la chaîne

La protection ESD ne se limite pas à l’atelier. Le stockage, le transport et la manutention demandent des emballages antistatiques adaptés. Les composants peuvent accumuler des charges pendant les transits; sans blindage ou matériau dissipatif, la logistique devient une source fréquente d’incidents.

Les solutions se classent en deux familles : emballages rigides et emballages souples. Les emballages rigides (plateaux alvéolés, boîtes avec mousses, coffrets techniques) offrent protection mécanique et gestion des charges. Les matériaux dissipatifs et les innovations comme les nanotubes de carbone permettent d’obtenir des propriétés permanentes, adaptées aux environnements sensibles. Certaines solutions propriétaires intègrent des matières ayant une charge basse et une propriété dispersive, garantissant la sécurité même hors zone protégée.

Les emballages souples (pochettes blindées, films dissipatifs, housses) apportent légèreté et flexibilité. Selon les besoins, ils peuvent combiner blindage électromagnétique et barrière anti-humidité. L’intégration de matières recyclées ou bientôt biodégradables répond aux exigences environnementales croissantes. L’existence d’options avec 50 % de contenu recyclé permet de réduire l’empreinte tout en maintenant la protection.

Un cas d’usage : DeltaTech a remplacé ses pochettes génériques par des pochettes blindées PE permanent et a ajouté des dessiccants et indicateurs d’humidité pour les lots destinés à des environnements sensibles. Les retours clients pour pannes liées à l’humidité et ESD ont chuté. De plus, la traçabilité des emballages a facilité la gestion des réclamations.

La chaîne d’approvisionnement doit être intégrée dans la politique ESD : fournisseurs d’emballages, logisticiens et clients finaux doivent respecter des exigences communes. Les fabricants proposant des services d’ingénierie (impression 3D pour prototypes d’alvéoles, usinage de précision de moules, fabrication interne de boîtes) accélèrent la mise en conformité et permettent des ajustements rapides aux besoins de production.

Liste des options d’emballage à considérer :

1. Pochettes blindées avec barrière anti-humidité.
2. Plateaux alvéolés en matériaux dissipatifs permanents.
3. Boîtes avec mousses usinées pour maintien mécanique et dissipation.
4. Emballages en carton conducteur pour stockage interne.
5. Dessiccants et indicateurs d’humidité pour composants sensibles.

Un audit des flux sortants permet d’identifier les points faibles : pièces expédiées sans blindage, transbordages non protégés, ou palettes exposées à transferts routiers importantes. La recommandation tient souvent en trois étapes : standardiser l’emballage par famille de produits, tester en conditions réelles, et documenter les procédures d’emballage et de réception.

Insight : choisir les bons emballages antistatiques réduit les incidents logistiques et stabilise la fiabilité produit dès la sortie d’usine.

Contrôle ESD, zones EPA et mise à la terre : organisation pratique et validation continue

La création d’une EPA (Electrostatic Protected Area) forme le socle d’un système de contrôle ESD professionnel. Une EPA combine infrastructure, dispositifs d’accès, équipements et procédures de surveillance. Le contrôle d’accès, comme le Stat-Gate EPA Control, neutralise les charges au passage et assure un point de contrôle unique avant l’entrée en zone sensible.

La mise à la terre est un élément non négociable. Il faut une référence de terre technique standardisée et documentée. Tous les éléments d’une EPA — postes, racks, machines, tables, tapis conducteurs — doivent être reliés à cette terre. Les systèmes de liaison et les connexions doivent être inspectés régulièrement et consignés dans des registres.

Le contrôle ESD comporte des mesures actives et des validations périodiques. Les instruments de mesure (testeurs de résistance, voltmètres de surface, champs ioniques) permettent d’obtenir des données mesurables. Des graphiques d’historique montrent l’efficacité des actions. Par exemple, un site qui réalise des mesures quotidiennes de continuité sur 50 postes et analyse les tendances peut détecter des détériorations d’équipements avant qu’elles ne provoquent des incidents.

L’intégration au management de la qualité consiste à lier les résultats des contrôles ESD aux indicateurs de performance. Les plans d’action associés suivent des non-conformités et ciblent les causes racines : mauvaise maintenance des tapis, bracelets défectueux, connexions terre insuffisantes. Former des équipes d’audit internes favorise l’appropriation.

Exemple d’un protocole d’entrée en EPA :

• Contrôle d’accès via Stat-Gate : station de neutralisation / validation d’état.
• Vérification visuelle des vêtements ESD et des bracelets antistatiques.
• Test rapide de continuité pour les postes critiques.
• Enregistrement des mesures et alerte automatique si seuil dépassé.

La mise en œuvre technique est complétée par la politique humaine. Le personnel doit connaître les conséquences d’une défaillance ESD et appliquer des gestes standardisés. La traçabilité est indispensable : chaque anomalie doit revenir dans le système qualité et déclencher des actions de correction.

Pour appuyer la formation et la démonstration, une capsule vidéo technique utile pour les opérateurs peut clarifier les étapes d’entrée en EPA et la mesure quotidienne. Les équipements modernes offrent souvent des interfaces de supervision qui intègrent les alarmes ESD au logiciel de supervision de l’atelier.

Insight : un contrôle ESD efficace combine des moyens techniques robustes, une mise à la terre homogène et une traçabilité des mesures pour piloter l’amélioration continue.

Stratégies de mise en œuvre, maintenance et formation pour une protection ESD durable dans l’industrie électronique

La durabilité d’un dispositif de protection ESD dépend d’un plan d’action structuré : définition des responsabilités, calendrier de maintenance, formation continue et indicateurs de performance. Le management doit intégrer la protection ESD dans ses objectifs opérationnels et budgétaires. Sans cette intégration, les actions restent ponctuelles et inefficaces.

Un plan de maintenance prévoit des vérifications quotidiennes, hebdomadaires et mensuelles. Les tests quotidiens concernent la continuité des bracelets et l’état visuel des tapis. Les révisions mensuelles incluent les mesures de résistance de surface des matériaux et le calibrage des ioniseurs. Les audits annuels valident la conformité globale à la norme IEC 61340 et mesurent l’impact sur la qualité produit.

La formation représente un levier décisif. Un programme de formation doit couvrir les principes des décharges électrostatiques, l’utilisation des bracelets antistatiques, la manipulation correcte des composants et l’identification des situations à risque. Les sessions pratiques, avec tests et cas réels, renforcent l’appropriation. Le recours à micro-formations et rappels visuels sur place augmente la mémorisation.

Le fabricant Care Stat et autres fournisseurs proposent des gammes dédiées pour salle blanche, incluant packaging, mobilier et instruments adaptés aux environnements ultra-propres. L’intégration de vêtements ESD, de chaussures et de gants conçus pour la salle blanche minimise les risques dans des contextes exigeant des niveaux de propreté élevés.

Un tableau de bord ESD synthétise les indicateurs : taux d’incidents liés aux décharges électrostatiques, pourcentage de postes testés quotidiennement, temps moyen de réparation d’un équipement ESD défaillant. La mise en place d’objectifs SMART permet de piloter l’amélioration : réduire les incidents de 60 % en 12 mois par la combinaison d’équipements et de formation, par exemple.

Liste d’actions prioritaires pour une implémentation réussie :

• Inventorier les zones critiques et définir des niveaux de protection par zone.
• Standardiser les équipements (bracelets, tapis, ioniseurs, emballages antistatiques).
• Mettre en place des procédures de test et de consignation journalière.
• Former les opérateurs et les auditeurs internes avec des modules pratiques.
• Assurer un suivi KPI et des revues périodiques avec la direction.

DeltaTech a amené la protection ESD au rang d’indicateur de performance : l’équipe qualité publie mensuellement un rapport ESD, et le service maintenance reçoit des ordres de travail automatiques en cas d’anomalie. Cette gouvernance a permis de créer un cercle vertueux entre prévention, détection et correction.

Insight : la pérennité de la protection ESD repose sur la gouvernance, la routine de maintenance et la formation, transformant la prévention en avantage compétitif.

Quels sont les signes qu’une zone n’est pas correctement protégée contre les décharges électrostatiques ?

Des taux de panne élevés, des erreurs intermittentes sur des cartes électroniques, des préséries rejetées sont des signaux. Sur le plan matériel, des mesures de résistance anormales sur tapis ou bracelets et des alertes fréquentes des ioniseurs indiquent un défaut de protection ESD.

Comment choisir entre emballages rigides et emballages souples pour les composants sensibles ?

Le choix dépend du niveau de protection mécanique requis et de la sensibilité ESD. Les emballages rigides conviennent pour la protection mécanique et la dissipation permanente, tandis que les pochettes blindées et films dissipatifs sont adaptés pour un transport léger et la protection contre les champs.

Quelle fréquence de test pour les bracelets antistatiques et les tapis conducteurs ?

Des tests quotidiens simples pour bracelets et tapis sont recommandés, complétés par des contrôles mensuels de résistance de surface et un audit annuel complet. Les enregistrements doivent être conservés pour traçabilité.

Les ioniseurs remplacent-ils la mise à la terre ?

Les ioniseurs complètent la mise à la terre mais ne la remplacent pas. Ils neutralisent les charges sur surfaces isolantes où la mise à la terre est inefficace. La meilleure pratique combine les deux approches.
