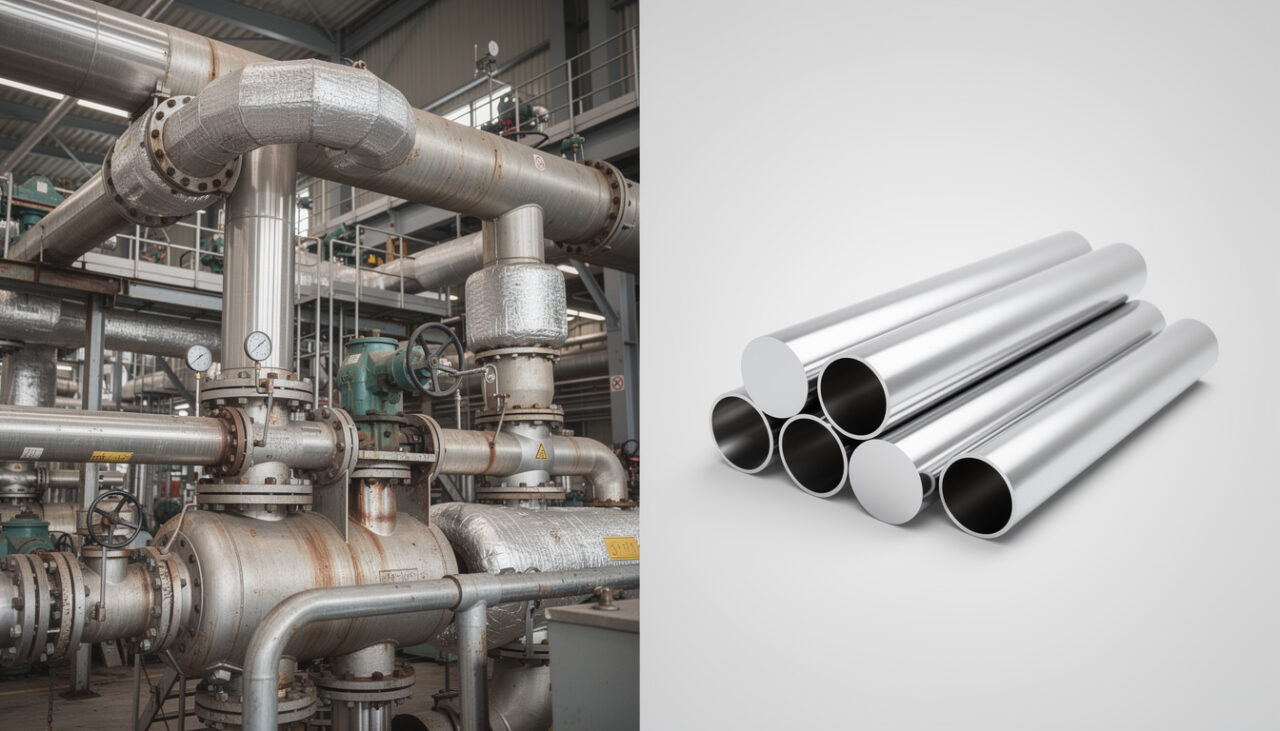

Tuyauterie industrielle vs tubes : quelles différences
La distinction entre tuyauterie industrielle et tubes reste une source de confusion pratique pour les équipes d’ingénierie et de maintenance. Cet article examine les différences techniques, normatives et opérationnelles qui orientent le choix entre un conduit mesuré par diamètre nominal pour le transport sous pression et un profil tubulaire évalué par diamètre extérieur pour des usages mécaniques ou structurels. Le propos met en perspective les implications sur la résistance, la pression admissible, la sélection des matériaux, l’optimisation de l’installation et la pratique de la maintenance dans un contexte industriel contemporain, avec des exemples concrets tirés d’ateliers et d’usines. Les lecteurs obtiendront des critères opérationnels clairs pour arbitrer entre tuyauterie et tubes en fonction du process et du coût total de possession.
En bref : Tuyauterie industrielle vs tubes
- Tuyauterie industrielle : conçue pour le transport de fluides, mesurée en diamètre nominal, dimensionnée pour la pression et la sécurité.
- Tubes : mesurés par diamètre extérieur, tolérances serrées, utilisés en structure, mécanique et pour certaines applications hygiéniques.
- Le choix dépend du matériaux, du diamètre, de la pression et des exigences d’installation et de maintenance.
- Les assemblages et les types de jointures pour tuyauterie influent fortement sur la durée de vie et la sécurité opérationnelle.
- Pour l’inspection interne, l’inspection endoscopique industrielle et la maintenance préventive réduisent les arrêts imprévus.
Différences fondamentales entre tuyauterie industrielle et tubes : mesures, normes et usages
La première différence à maîtriser relève du mode de mesure. La tuyauterie industrielle est généralement dimensionnée par un diamètre nominal (DN) lié à des tableaux de correspondance; ce repère sert surtout pour le dimensionnement hydraulique et le choix des pressions admissibles. En pratique, un tuyau dit « 2 pouces » peut présenter un diamètre extérieur très différent du chiffre annoncé, la cote utile étant souvent le diamètre intérieur pour calculer les pertes de charge et la capacité.
À l’inverse, les tubes sont identifiés en fonction du diamètre extérieur (DE) et de l’épaisseur de paroi, ce qui facilite la correspondance mécanique — par exemple pour un assemblage sur un châssis ou un support. Les tolérances de fabrication sur les tubes sont plus serrées : rondeur, rectitude et géométrie sont contrôlées avec précision. Ces tolérances permettent des assemblages mécaniques, des ajustements serrés et des applications esthétiques ou hygiéniques où l’aspect et l’ajustement comptent.
Normes et traçabilité
Les normes appliquées aux tuyaux privilégient les performances en pression, la composition chimique et la soudabilité. Les spécifications telles que les schedules (comme schedule 40 ou 80) dictent l’épaisseur en fonction de la pression et influencent le poids et la manipulatibilité. Pour les tubes, les normes se concentrent aussi sur des paramètres mécaniques et dimensionnels, utiles pour l’industrie mécanique et la construction.
Dans un atelier de production, les équipes d’achat et de maintenance doivent vérifier la fiche matériau et la norme associée, car le choix impacte le calcul de résistance, la planification de la maintenance et la compatibilité des raccords. L’exigence de traçabilité est particulièrement forte en agroalimentaire ou pharmaceutique, où des tubes en inox avec certificats matière sont systématiquement requis.
Usages typiques et décisions de conception
La tuyauterie est prioritairement utilisée pour le transport de fluides et de gaz à l’intérieur des systèmes de process. Les applications incluent chauffage, refroidissement, transfert de matières premières et évacuation. La sécurité et la conformité réglementaire gouvernent les choix de matériaux et d’épaisseur.
Les tubes servent davantage dans des rôles structurels, de support, ou pour des équipements sous pression manufacturés lorsque la géométrie exige des tolérances élevées. Un exemple concret : des échangeurs de chaleur sont souvent construits avec des tubes inox calibrés pour assurer un collage serré et une étanchéité optimale.
Chaque projet nécessite une analyse des conséquences sur l’installation : accessibilité, manœuvrabilité, poids et impact sur la maintenance. Choisir un mauvais référentiel (tuyau vs tube) peut conduire à des incompatibilités de raccordement et à des surcoûts significatifs lors des interventions.
Insight clé : le choix entre tuyauterie industrielle et tubes repose d’abord sur la méthode de mesure et les exigences de tolérances, ce qui conditionne l’ensemble des décisions techniques.
Matériaux et résistance : acier, inox, PVC et alliages pour usage industriel
Le choix du matériaux influence la résistance mécanique, la capacité à supporter la pression, la tenue à la corrosion et la facilité de maintenance. L’acier au carbone reste un standard pour des réseaux où la robustesse et le coût sont prioritaires. Il conserve un avantage économique pour les grands diamètres et des applications non corrosives.
Pour les environnements corrosifs ou soumis à des exigences d’hygiène, l’acier inoxydable s’impose. Les tubes en inox voient leur usage se multiplier dans l’agroalimentaire, la chimie et la pharmacie, grâce à leur surface lisse et leur inertie chimique. Les procédés de soudure et l’état de surface sont des facteurs déterminants : une soudure soignée réduit les zones de piqûres et facilite l’inspection visuelle.
Comparaison rapide des matériaux
| Matériau | Avantages | Inconvénients | Applications courantes |
|---|---|---|---|
| Acier au carbone | Coût, résistance mécanique | Corrosion sans protection | Réseaux vapeur, eau industrielle |
| Acier inoxydable | Résistance corrosion, hygiène | Coût supérieur | Agroalimentaire, pharmaceutique |
| PVC / plastiques | Résistance chimique, légèreté | Limite en température et pression | Traitement eau, ventilation |
| Alliages spéciaux | Propriétés spécifiques (température, corrosion) | Coût élevé, usinabilité | Applications chimiques agressives |
La sélection des matériaux doit intégrer l’analyse du fluide transporté, de la température, de la pression maximale et du plan de maintenance. Le recours à des raccords en acier inoxydable pour des tubes inox améliore l’étanchéité et la longévité dans des installations soumises à des nettoyages fréquents.
Procédés d’assemblage et implications
La technique de jonction interagit directement avec le matériau choisi. Les raccords galvanisés offrent une protection contre la rouille pour certains réseaux extérieurs. Les raccords forgés supportent des pressions élevées dans le secteur pétrolier et gazier. Pour l’inox, la soudure orbitale inox fournit une qualité de cordon reproductible qui convient aux exigences d’hygiène et de traçabilité.
En intégrant des dispositifs d’inspection comme le borescope pour maintenance préventive, la gestion de la corrosion et des dépôts internes devient plus proactive. Les équipes peuvent planifier des interventions ciblées pour préserver la résistance et la sécurité des réseaux.
Insight clé : le matériau ne se choisit pas isolément — son interaction avec la méthode d’assemblage et le plan de maintenance détermine la performance réelle sur le long terme.
Diamètre, pression et conception d’installation : adaptation au process et à la maintenance
Le dimensionnement hydraulique est un levier majeur pour la performance d’un procédé industriel. Le choix du diamètre influe sur les pertes de charge, le débit et la sélection des pompes. Pour la tuyauterie industrielle, la cote utile pour le calcul du débit est souvent le diamètre intérieur; elle doit s’inscrire dans une logique de pression admissible et d’efficacité énergétique.
Pour un projet pilote mené à l’« Usine Saint-Marc », le bureau d’études a comparé deux solutions : réseau en tuyaux schedule 80 pour limiter la déformation à haute pression, contre un réseau en tubes mécaniquement ajustés pour raccorder des échangeurs. Le bilan a retenu la solution tube pour certaines branches critiques du fait de la facilité d’alignement et d’un meilleur accès pour inspection.
Pression et critères de sécurité
La pression nominale guide le choix de la paroi et du type de raccord. Les raccords forgés s’imposent là où la sécurité prime et où les surpressions sont possibles. Les disques de rupture et dispositifs de sécurité doivent être intégrés au schéma pour protéger les sections sensibles. Il existe des produits spécifiques qui déchargent rapidement en cas d’anomalies de pression.
La mise en place d’éléments de sécurité réduit les risques d’arrêt et protège l’installation, mais augmente la complexité d’installation. Les techniciens doivent anticiper les accès pour la maintenance préventive et les espaces pour le calibrage des instruments.
Maintenance et inspectabilité
Un réseau optimisé combine un choix de matériaux adapté et la possibilité d’inspection régulière. L’inspection endoscopique industrielle s’intègre dans les routines de maintenance pour détecter corrosion, dépôts ou fissurations avant qu’ils n’entraînent une défaillance. L’architecture modulable basée sur des tubes avec raccords démontables peut réduire les temps d’arrêt lors des opérations de maintenance.
- Analyse coût / bénéfice entre surdimensionnement de tuyaux et facilité d’accès des tubes.
- Prévoir des points d’inspection, purge et mesure de pression à intervalles réguliers.
- Standardiser les diamètres et raccords pour simplifier la logistique de pièces détachées.
Insight clé : la conception doit arbitrer entre performance hydraulique et accessibilité à la maintenance pour limiter le coût total d’exploitation.
Techniques d’assemblage et impact sur la maintenance : soudure, brasure, raccords filetés
Les méthodes d’assemblage définissent la robustesse d’un réseau et sa réparabilité. La soudure apporte une étanchéité définitive et une résistance mécanique élevée. Pour l’acier inoxydable, des procédés automatisés comme la soudure orbitale garantissent une qualité stable, essentielle dans les milieux exigeants.
Les raccords démontables, cuples, brides ou unions filetées facilitent les interventions. Ils sont privilégiés lorsque la maintenance rapide est une priorité ou lorsque des modules doivent être remplacés fréquemment. Cependant, chaque raccord introduit un point potentiel de fuite et demande une inspection périodique.
Soudage et méthodes adaptées
Le choix entre soudage MIG, TIG ou soudure orbitale dépend du matériau et du niveau d’exigence. Un guidage technique sur le sujet du soudage MIG vs TIG aide à sélectionner la méthode la plus adaptée. La soudure orbitale, quant à elle, s’adresse aux applications où la reproductibilité et la traçabilité sont indispensables.
Les interventions de maintenance doivent être planifiées en fonction des types d’assemblage. Les soudures exigent des contrôles non destructifs (ultrasons, radiographie) et peuvent nécessiter des préparations spéciales pour éviter la corrosion sous contrainte.
Inspection interne et prévention
L’intégration d’outils d’inspection comme les boroscopes améliore la détection précoce. L’usage du borescope pour maintenance préventive permet d’identifier des anomalies sur cordons de soudure et parois internes sans démontage systématique. Ces techniques réduisent la durée des arrêts et augmentent la sécurité opérationnelle.
Insight clé : la méthode d’assemblage doit être choisie en fonction d’un compromis clair entre étanchéité durable et facilité d’accès pour la maintenance.
Critères de choix pour projets industriels et retours d’expérience
Les décisions se fondent sur des critères économiques, techniques et humains. Le coût initial d’un réseau en tubes inox peut paraître élevé, mais il doit être comparé au coût des interruptions, de la maintenance et des risques sanitaires dans des filières sensibles. Le fil conducteur d’une entreprise performante consiste à intégrer dès l’appel d’offre les acteurs de la maintenance et de la production pour établir un cahier des charges réaliste.
Un retour d’expérience provenant d’un fabricant de boissons a montré qu’un basculement vers des tubes inox calibrés, associés à des brides rapides, a réduit les arrêts de nettoyage et facilité les contrôles qualité. L’investissement a été amorti en moins de cinq ans grâce à une réduction des pertes de production.
Matrice de décision pratique
Voici une liste synthétique des critères à prioriser pour un choix opérationnel :
- Nature du fluide (corrosif, alimentaire, abrasif).
- Pression et température maximales prévues.
- Fréquence d’accès pour maintenance et inspection.
- Normes et exigences réglementaires du secteur.
- Budget initial et coût total de possession.
La formation des équipes est un facteur souvent sous-estimé. Recruter ou former des techniciens compétents conditionne la réussite d’une installation. Pour trouver des profils adaptés, des plateformes spécialisées mettent en relation entreprises et techniciens du secteur industriel.
Insight clé : un choix éclairé combine évaluation technique, retour d’expérience et préparation opérationnelle pour maximiser la durée de service et minimiser les interruptions.
Quelle est la principale différence de mesure entre tuyau et tube ?
Le tuyau est souvent désigné par un diamètre nominal lié au diamètre intérieur utile pour le transport de fluides, tandis que le tube est mesuré par son diamètre extérieur et soumis à des tolérances dimensionnelles plus strictes.
Quels matériaux choisir pour un réseau exposé à la corrosion ?
Pour les environnements corrosifs, l’acier inoxydable est recommandé en raison de sa tenue chimique et de ses propriétés hygiéniques. Des alliages spéciaux peuvent être employés selon la nature des agents chimiques.
Comment réduire les arrêts grâce à l’inspection ?
Intégrer des inspections endoscopiques régulières et des points d’accès facilite la détection précoce de corrosion ou de dépôts, permettant une maintenance préventive ciblée et limitant les arrêts imprévus.
Quand privilégier des raccords démontables ?
Les raccords démontables sont utiles lorsque la fréquence d’intervention est élevée ou lorsque des modules doivent être remplacés rapidement ; ils simplifient la maintenance au prix d’un contrôle d’étanchéité plus fréquent.
