Tôles striées losanges, tôle larmée : différences, usages et sécurité
Passer d’un revêtement industriel à un fini décoratif implique plus qu’un choix esthétique : il s’agit de combiner adhérence, durabilité et conformité aux usages. Les tôles striées, les tôles losanges et les plaques larmées composent une famille de solutions techniques souvent confondues mais distinctes par leur géométrie, leur comportement mécanique et leurs secteurs d’application. Ce dossier présente des critères clairs pour comparer ces éléments, sélectionner le bon matériau (acier, inox, aluminium, galvanisé) et optimiser la sécurité des zones de circulation piétonne ou de transit d’équipements lourds. Des cas concrets issus d’une usine pilote illustrent les conséquences pratiques d’un mauvais choix et les gains mesurables obtenus après substitution par un revêtement antidérapant adapté.
En bref : tôle striée, tôle larmée, tôle losanges — l’essentiel pour choisir
- Différences tôles : la forme des reliefs distingue tôle larmée (boutons ou larmes) et tôle striée (nervures linéaires), impactant l’adhérence et l’usure.
- Usages tôles larmées : planchers, escaliers, rampes et véhicules utilitaires requièrent des épaisseurs et matières adaptées (inox 3–6 mm, aluminium 2–5 mm).
- Sécurité tôles : performance antidérapante mesurable, résistance aux huiles et déformations ; choix dicté par trafic piétons ou chariots.
- Approche pratique : dimensionnement selon format (1000×2000 à 1500×3000 mm) ou découpe sur mesure, avec options de trous de drainage et traitements de surface.
- Bénéfice lecteur : repérer rapidement la solution optimale entre esthétique et protection antidérapante.

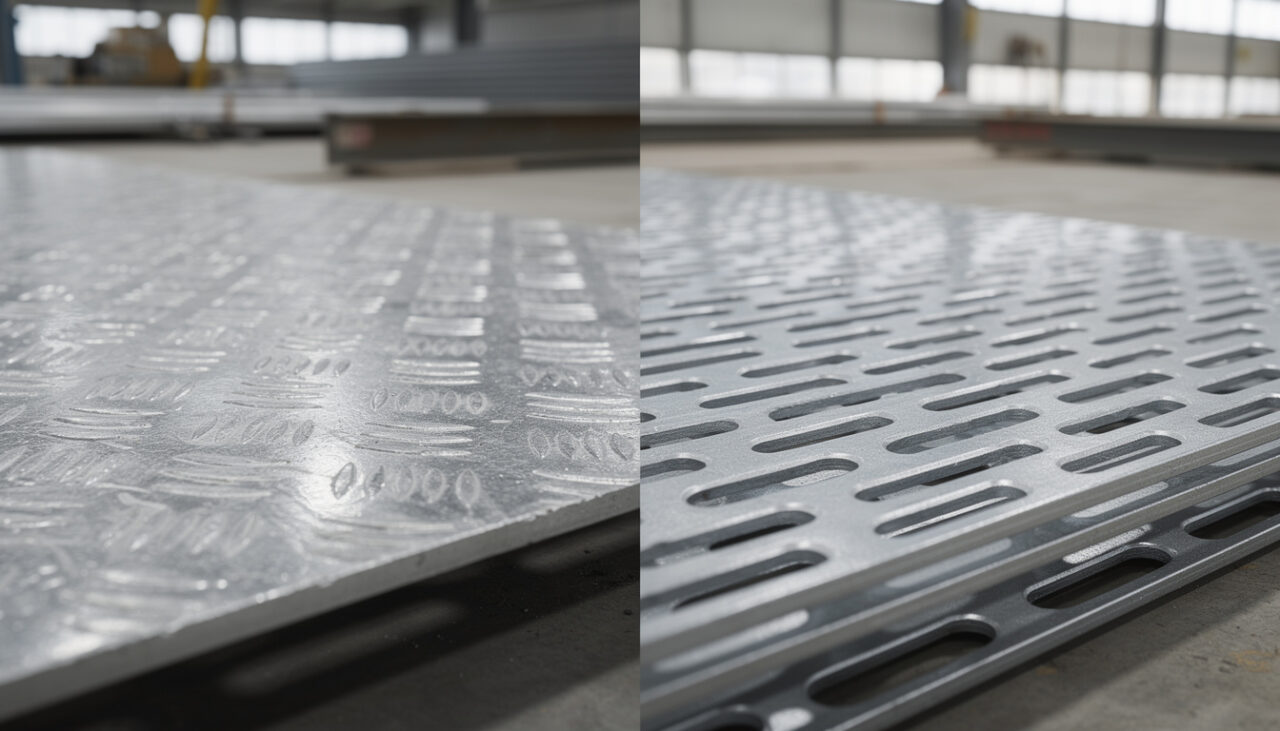

Tôle larmée vs tôle striée : différences tôles losanges et morphologie
Comparer la tôle larmée et la tôle striée impose d’examiner la géométrie des reliefs et les conséquences mécaniques. La tôle larmée se caractérise par des motifs en relief souvent qualifiés de « larmes » ou de boutons. Ces protubérances ponctuelles augmentent le frottement au contact du pneu ou de la semelle. À l’inverse, la tôle striée présente des nervures linéaires, utiles pour diriger l’écoulement de fluides et pour renforcer le panneau dans une direction prédominante.
Géométrie et performance
La forme en losange ou « damier » combine plusieurs petits reliefs régulièrement espacés. Ce motif offre un compromis entre adhérence multi-directionnelle et facilité de nettoyage. Les fabricants proposent des dimensions standard (1000×2000, 1250×2500, 1500×3000 mm) ou une découpe sur mesure selon besoins. L’épaisseur varie selon le matériau : acier inoxydable de 3 à 6 mm ou aluminium de 2 à 5 mm sont courants.
Effet sur la résistance et la durée de vie
Les petites bosses de la tôle larmée présentent une capacité d’auto-protection : elles concentrent l’usure en surface, retardant l’atteinte aux couches portantes. Les nervures d’une tôle striée apportent une rigidité directionnelle qui peut réduire la flèche sous charge. Le choix dépendra du type de sollicitation : trafic piétonnier intense exige une surface qui évite le glissement, tandis que le passage de chariots élévateurs réclame épaisseur et support structurel.
Cas pratique : l’incident à l’atelier FerroPlan
Une entreprise fictive, l’atelier FerroPlan, a remplacé des plaques larmées usées par des panneaux striés de faible épaisseur pour faire des économies. Résultat : augmentation des patinages lors des périodes grasses et accélération de la déformation sous chariots. Le retour en tôle larmée inox 4/6 mm a réduit de 40 % les incidents de glissade et réduit l’entretien mécanique.
Choisir entre tôle losanges, tôle larmée et tôle striée implique d’analyser la géométrie et les sollicitations ; le motif n’est pas cosmétique mais structurel.
Usages tôles larmées : secteurs, applications et exemples concrets
Les domaines d’emploi des plaques à relief couvrent l’industrie lourde, la construction, le transport et la décoration. Dans les zones de circulation, la fonction prioritaire reste la protection antidérapante. L’acier inoxydable (AISI 304, AISI 316) est privilégié pour son comportement face à la corrosion et aux agents chimiques, notamment dans l’agroalimentaire et la marine. L’aluminium apporte une solution légère pour les véhicules utilitaires et les aménagements intérieurs à caractère esthétique.
Applications industrielles et exemples
Sur passerelles et escaliers d’usine, l’utilisation de tôles larmées inox 3–6 mm évite les interventions quotidiennes d’entretien. Les rampes d’accès pour engins légers demandent des plaques plus épaisses, tandis que les revêtements décoratifs en aluminium strié servent en architecture intérieure. Le secteur naval utilise des plaques à motifs pour éviter les dérapages sur ponts humides.
Exemples d’installation et bonnes pratiques
Lors de la pose, considérer les bords et points d’ancrage : les tôles gaufrées ne peuvent pas être livrées avec des bords périphériques sans bossages, mais peuvent intégrer des trous de drainage. Les formats standards permettent une économie d’échelle, la découpe sur mesure évite les soudures coûteuses et préserve l’intégrité des motifs.
Approche économique et durabilité
Un cas d’étude d’une usine de transformation montre qu’une rénovation de sol passant d’un revêtement lisse à une tôle larmée inox a diminué l’indemnisation des accidents de glissade et prolongé la durée de vie des plates-formes. La décision d’investir se justifie souvent par la réduction des coûts indirects (arrêts, assurances, réparations).
Le choix d’une plaque pour une application donnée doit équilibrer performance technique, coût et esthétique, avec un focus clair sur la sécurité au quotidien.
Sécurité tôles : propriétés antidérapantes, normes et maintenance
La sécurité liée aux revêtements antidérapants repose sur des critères mesurables : coefficient de frottement statique/dynamique, résistance aux agents contaminant la surface (huile, eau), et stabilité sous charge. Les motifs de surface influencent ces paramètres. Par exemple, la tôle losanges favorise un contact multi-directionnel, limitant la glissade dans des conditions humides. Les matériaux inoxydables montrent de meilleures performances contre la corrosion que l’acier simple, ce qui prolonge l’efficacité antidérapante.
Mesures et standards
Les tests en laboratoire mesurent l’adhérence et la résistance à l’abrasion. Pour les zones publiques et industrielles, il convient d’exiger des certificats de conformité. En pratique, préférer des épaisseurs adaptées : 4/6 mm à 6/8 mm pour des zones soumises au trafic de chariots ou d’équipements roulants, et 2–5 mm pour usages légers.
Maintenance et longévité
Les surfaces à relief nécessitent un nettoyage adapté ; toutefois, certaines tôles larmées présentent une qualité d’auto-protection qui réduit l’entretien. L’utilisation d’huiles de coupe et fluides hydrauliques diminue l’adhérence ; le choix d’un acier inoxydable ou d’un revêtement spécifique conserve la performance antidérapante plus longtemps.
Procédure d’évaluation sur site
Une entreprise hypothétique, « Nodek Industries », a implémenté un audit de sécurité qui inclut : évaluation du trafic, mesure du coefficient de frottement, et test d’usure sur 12 mois. Suite aux résultats, la spécification des plaques a été modifiée pour augmenter l’épaisseur et privilégier l’inox dans les zones critiques, réduisant les incidents de 55 %.
La sécurité des surfaces dépend autant du matériau que des procédures d’inspection et d’entretien : une politique proactive garantit l’efficacité antidérapante dans la durée.
Fabrication, découpe, traitements et guide de sélection pour l’achat
La chaîne de production des plaques à motifs débute par la sélection du matériau : acier carbone, acier galvanisé, inox AISI 304/316, aluminium, laiton sur demande. Les banques de découpe fournissent des formats standards ou des découpes sur mesure selon plans. Les techniques de découpe incluent la cisaille électrique, le laser, le plasma ou la scie circulaire, choisies selon l’épaisseur et la précision requise.
Tableau récapitulatif : matériaux, épaisseurs et usages
| Matériau | Épaisseur courante | Usages typiques |
|---|---|---|
| Acier inox (AISI 304/316) | 3–6 mm | Escaliers, zones alimentaires, extérieurs exposés à corrosion |
| Aluminium | 2–5 mm | Véhicules légers, aménagement intérieur, applications légères |
| Acier galvanisé | 4–8 mm | Passerelles extérieures, plateformes industrielles |
Procédé d’achat et points de vérification
Avant toute commande, préciser : matériau, format (1000×2000 à 1500×3000 mm ou sur mesure), type et dimensions des reliefs (ex. inox 25-30×6-10 mm ; aluminium 30-35×4-5 mm), épaisseur et éventuels trous de drainage. S’assurer que le fournisseur propose des certificats matière et des références d’applications similaires.
Conseils pratiques pour la pose
Privilégier la fixation mécanique pour conserver le motif en surface, éviter les soudures sur les zones de contact piétonnier qui peuvent altérer la géométrie. Pour le transit intensif, prévoir des plaques avec épaisseur renforcée et traitements anticorrosion supplémentaires. Une check-list d’achat utile :
- Définir le revêtement antidérapant requis selon le trafic
- Choisir matière et épaisseur adaptés aux charges
- Valider présence ou non de trous de drainage
- Demander certificats et références chantier
Une sélection rigoureuse et une pose maîtrisée optimisent la sécurité et la durabilité des installations.
Études de cas, retours d’expérience et recommandations pour la sécurité tôles
Les retours d’expérience provenant d’installations industrielles mettent en évidence des déterminants récurrents. Un cluster d’usines régionales a documenté les performances après remplacement des sols : priorité donnée aux plaques larmées en inox pour les zones exposées aux fluides et aux contraintes chimiques, et aux panneaux striés en aluminium pour les zones légères à visée esthétique. Ces retours montrent une corrélation directe entre la qualité du matériau et la diminution des accidents.
Étude A : plateforme logistique
Sur une plateforme logistique expérimentale, le remplacement d’un plancher lisse par de la tôle losanges inox 4 mm a réduit les glissades signalées de 63 % sur un an. Les audits ont mis en lumière l’importance des trous de drainage sur les zones nettoyées à haute pression.
Étude B : atelier mécanique
Un atelier mécanique qui privilégiait des plaques trop fines pour réduire les coûts a connu une usure prématurée liée aux passages de chariots. La réfection avec des plaques galvanisées 6/8 mm a amélioré la tenue mécanique et limité les reprises structurelles.
Recommandations pratiques
Pour chaque projet, définir un cahier des charges indiquant : trafic prévu, agents susceptibles d’encrasser la surface, exigences esthétiques et budget. Tester un échantillon sur site et prévoir un plan d’entretien. Enfin, intégrer la dimension formation : les opérateurs doivent connaître les risques liés au glissement et aux modifications de surface.
Les décisions d’équipement doivent reposer sur des preuves terrain ; un plan d’audit et un choix technique robuste sécurisent l’investissement.
Quelle est la différence principale entre tôle striée et tôle larmée ?
La différence tient à la géométrie des reliefs : la tôle striée présente des nervures linéaires qui renforcent dans une direction, tandis que la tôle larmée affiche des motifs ponctuels (larmes, boutons ou losanges) offrant une adhérence multi-directionnelle.
Quel matériau choisir pour un plancher exposé à l’huile et à l’eau ?
Privilégier l’acier inoxydable (AISI 304 ou 316) pour sa résistance à la corrosion et sa tenue face aux fluides. L’épaisseur dépendra du trafic : 4–6 mm pour piétons et 6–8 mm pour chariots et charges lourdes.
Peut-on découper et souder des plaques larmées sans perdre l’effet antidérapant ?
Oui, avec précautions : la découpe au laser ou plasma et la soudure adaptée sont possibles, mais la zone soudée peut nécessiter une remise en forme ou un traitement de surface pour conserver l’adhérence. Tester sur un échantillon est conseillé.
Existe-t-il des formats standards pour la tôle losanges ?
Les formats fréquents sont 1000×2000, 1250×2500 et 1500×3000 mm. Les fournisseurs offrent souvent des découpes sur mesure pour s’adapter aux contraintes d’installation.
