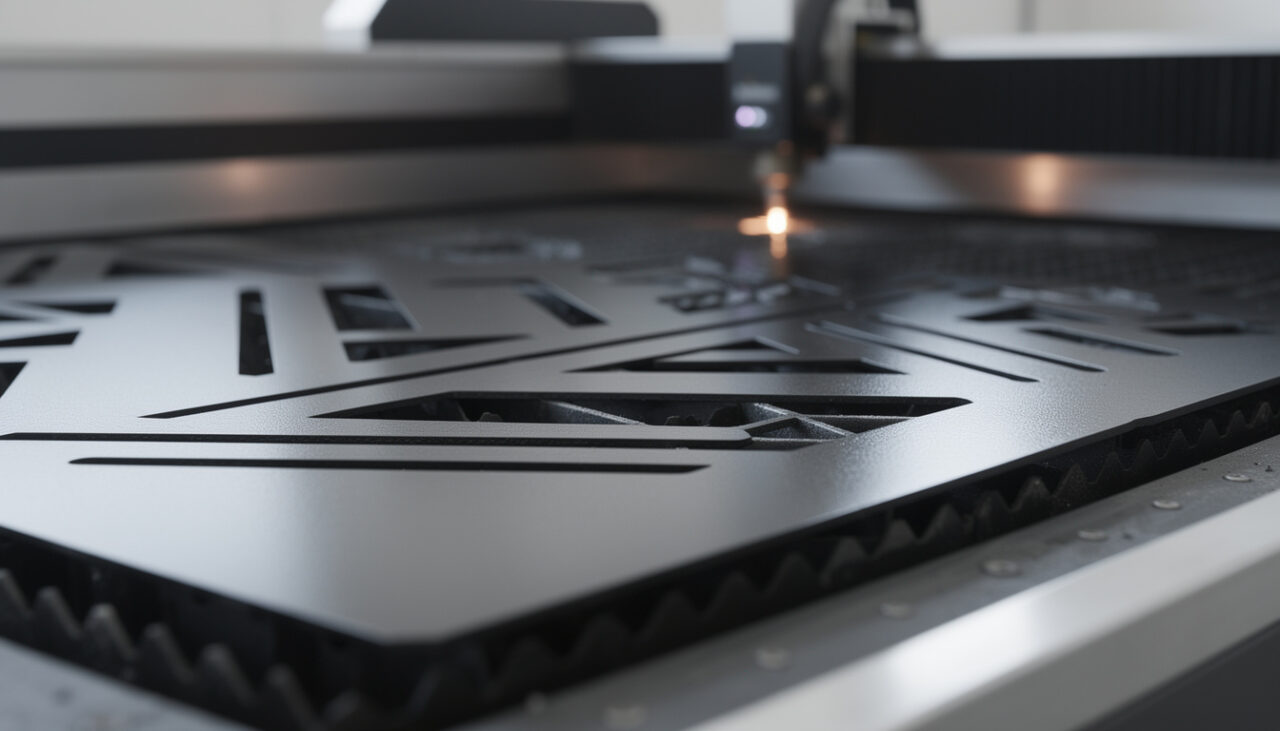

Tôle noire laser : intérêts pour la découpe et la mise en forme
La tôle noire a trouvé une place prépondérante dans la fabrication industrielle contemporaine grâce à la combinaison de résistance mécanique et de compatibilité avec la découpe laser. Pour les ateliers cherchant à optimiser la productivité et l’usinage tout en garantissant une précision élevée, la maîtrise des paramètres de coupe, du gaz auxiliaire au point de départ du tracé, s’avère déterminante. Cet article examine les atouts techniques de la tôle noire pour la mise en forme, propose des recommandations de conception adaptées aux lignes de production modernes et illustre par des cas concrets comment limiter la déformation, les bavures et la décoloration pour maximiser le rendement.
En bref : tôle noire et découpe laser — les gains opérationnels
- Compatibilité : la tôle noire se découpe efficacement au laser, offrant un bon compromis entre coût et résistance.
- Paramètres clés : choix du gaz (azote/oxygène), diamètre de buse et vitesse gouvernent la qualité et la productivité.
- Conception optimisée : respecter les diamètres minimaux de trous, points de départ et microjoints réduit les réjections.
- Post-traitement : ébavurage et finition des bords améliorent la sécurité et la performance en assemblage.
- Tolérances : conformité ISO9013 et règles de tolérance dimensionnelle indispensables pour la fabrication industrielle.
- Recommandation pratique : coupler simulation thermique et gabarit de production pour limiter la déformation sur pièces longues.
Propriétés et intérêts de la tôle noire pour la découpe laser et la mise en forme
La tôle noire présente des caractéristiques mécaniques qui la rendent adaptée à une large gamme d’applications industrielles. Sa composition et sa finition permettent généralement une bonne absorption du faisceau laser, ce qui facilite la coupe sur épaisseurs variées tout en préservant la résistance structurelle nécessaire pour des pièces portantes. Les plages d’épaisseur courantes utilisées en atelier vont de 0,8 mm à 25 mm pour l’acier, offrant une polyvalence qui couvre la plupart des besoins de la tôlerie industrielle.
Dans un contexte de production, la précision de coupe obtenue par découpe laser se traduit par des contours nets et des tolérances serrées, ce qui réduit le temps d’assemblage et le besoin d’usinage complémentaire. Pour un directeur d’usine soucieux de productivité, cela signifie moins d’opérations manuelles, moins de rebuts et une meilleure répétabilité entre lots. L’atelier fictif « Atlas Métal », représentatif d’une PME industrielle, a observé une diminution de 18 % des temps d’assemblage après avoir standardisé la tôle noire et les procédés laser sur ses gammes de châssis.
Le comportement thermique est un paramètre critique : la conductivité et la capacité thermique de la tôle noire influencent la zone affectée par la chaleur. Sur des géométries fines ou des bandes étroites, la chaleur s’accumule et provoque une décoloration ou une déformation, problématiques identifiées lors d’un lot-test chez Atlas Métal. La solution a combiné modification du parcours de coupe, ajout de microjoints et sélection précise du gaz d’assistance.
Compatibilité matériaux et plages d’épaisseur
La découpe laser n’est pas universelle pour tous les alliages, mais la tôle noire (acier non allié) reste l’un des meilleurs candidats pour la majorité des ateliers. Pour comparaison, l’acier inoxydable a des plages d’épaisseur de découpe typiques de 0,5 à 20 mm, tandis que l’aluminium est souvent traité entre 1 et 10 mm. Ces valeurs guident le choix des machines et des sources laser (CO2 vs fibre) en fonction des contraintes de production.
Enfin, la mise en forme après découpe — pliage, emboutissage, soudure — dépend beaucoup de la qualité du bord obtenu. Un bord propre, avec peu de bavure et une largeur de zone affectée par la chaleur maîtrisée, facilite l’usinage et augmente la durée de vie des outillages. Insight : choisir la tôle noire pour des séries moyennes à grandes optimise la balance coût/qualité sur la chaîne de valeur.
Paramétrage de la découpe laser pour tôle noire : gaz, buse et contrôle de la précision
Le réglage des paramètres de découpe représente le cœur de l’optimisation pour la découpe laser de tôle noire. Le choix du gaz d’assistance influe directement sur la qualité du bord, la vitesse de coupe et la zone thermiquement affectée. Deux options dominent : l’azote, qui préserve un bord net et limite l’oxydation, et l’oxygène, qui accélère la coupe sur certains aciers mais augmente la zone oxydée.
Le tableau suivant résume les avantages et inconvénients des deux gaz, utile pour arbitrer selon l’objectif (qualité vs coût).
| Gaz | Avantages | Inconvénients | Usage recommandé |
|---|---|---|---|
| Azote | Bord net, peu d’oxydation, faible zone affectée | Coût plus élevé, formation de bavures possible | Pièces esthétiques, inox et coupes fines |
| Oxygène | Accélère la coupe, économique pour certaines épaisseurs | Oxydation, plus grande zone thermale | Grosses épaisseurs acier où vitesse prime |
Le diamètre de la buse et la focalisation du faisceau interviennent également. Des diamètres d’attaque adaptés réduisent la suie et les éclaboussures sur la face inférieure de la tôle. Par exemple, pour une tôle d’épaisseur 3 à 6 mm, un pas de perçage et un diamètre de buse doivent être calibrés pour limiter la vibration et la formation de bavures.
Contrôle de la zone affectée par la chaleur et gestion des bavures
La décoloration apparaît fréquemment sur contours fins et petites géométries. Pour la réduire, combiner un parcours de coupe optimisé, l’emploi d’azote quand possible et une séquence de découpe qui évite la création de longues bandes fragilisées est profitable. Les ateliers avec forte exigence esthétique peuvent ajouter un ponçage léger après coupe pour éliminer les traces thermiques.
La présence de bavures sur le dessous est quasi inévitable selon l’épaisseur et le matériau. L’option d’ébavurage à poste de coupe, en rupture d’arête unilatérale ou double face, diminue le risque de coupures et facilite l’assemblage. Les essais de finition doivent être évalués au regard du coût unitaire et du gain ergonomique sur la chaîne.
Pour la précision, la répétabilité dimensionnelle découle aussi du jeu entre pièces sur la table de coupe. L’usage de microjoints et la gestion du point de départ (cercle de 0,4 mm en vert dans le DXF) permettent de maintenir la stabilité géométrique jusqu’à l’évacuation finale.
Conception pour la mise en forme et l’usinage de tôle noire : règles pratiques et exemples
La phase de conception conditionne la réussite de la mise en forme. Les dessins doivent préciser le point de départ, les microconnexions et respecter les diamètres minimaux de trous selon l’épaisseur pour garantir une découpe correcte. Par convention d’atelier, le point de départ se définit par un cercle de 0,4 mm en vert dans le fichier DXF ; cette règle assure que le logiciel d’Sophia reconnaisse le point d’attaque, évitant les erreurs de calcul et les anomalies de découpe.
Le tableau ci-dessous synthétise les tailles minimales de trou recommandées selon l’épaisseur, information cruciale pour la phase d’outillage et le perçage ultérieur.
| Épaisseur de tôle (mm) | Diamètre de trou recommandé (mm) |
|---|---|
| 0,5 – 3,0 | 1,0 |
| 4,0 – 6,0 | 1,5 |
| 8,0 – 12,0 | 2,0 |
| 15,0 – 25,0 | 4,0 |
La mise en forme implique des contraintes de pliage et de tolérance : les arrondis internes sont automatiquement ajustés par le laser. Pour des épaisseurs ≤ 3 mm, le rayon d’angle droit sera approximé à 0,3 mm ; au-delà, la règle retenue est de 0,1 × épaisseur, ce qui devient visible et doit être pris en compte dans le développement du gabarit de pli.
Bonnes pratiques de DAO et exemples concrets
Quelques recommandations issues d’ateliers industriels permettent d’éviter les rejeux : ne pas dessiner de trous dans l’épaisseur (seulement sur la face supérieure), laisser suffisamment d’espace perpendiculairement au point de départ pour le perçage, et ne pas placer le point de départ au milieu d’une rainure étroite. Une usine pilote a réduit ses défauts de reconnaissance DXF de 12 % en clarifiant ces règles auprès des bureaux d’études.
Voici une check-list pratique pour le dessin :
- Indiquer le point de départ par un cercle de 0,4 mm (DXF) et le positionner ≥ 3 mm du contour.
- Respecter les diamètres minimaux de trou par épaisseur.
- Prévoir microjoints pour éléments fragiles et petites géométries.
- Éviter les gravures trop rapprochées (< 1,5 mm de séparation).
- Ne pas entourer entièrement un trou par une gravure, ou ajouter un pont ≥ 0,1 mm.
Ces règles améliorent la productivité et limitent la nécessité de reprise en usinage. Insight : intégrer ces standards DAO dans le PLM accélère l’entrée en production et sécurise la qualité.
Qualité, contrôle et productivité : tolérances, déformation et post-traitements
La qualité de la découpe laser se mesure sur plusieurs axes : tolérances dimensionnelles, absence de bavure inacceptable, planéité et état de surface. La conformité aux normes (référence ISO9013 pour la découpe laser) guide la définition des tolérances. Les tableaux de tolérances basés sur l’épaisseur et la longueur de contour servent d’outil contractuel entre fabricant et client pour limiter les litiges.
Le tableau suivant synthétise des tolérances usuelles en production, selon différents intervalles de longueur, utile pour planifier les contrôles qualité en atelier.
| Épaisseur (mm) | 0–200 mm | 200–1000 mm | 1000–2000 mm | >2000 mm |
|---|---|---|---|---|
| >0,5 ≤ 1 | ±0,2 | ±0,3 | ±0,4 | ±0,65 |
| >1 ≤ 3 | ±0,2 | ±0,35 | ±0,4 | ±0,65 |
| >3 ≤ 6 | ±0,2 | ±0,4 | ±0,45 | ±0,7 |
| >6 ≤ 10 | – | ±0,3 | ±0,45 | ±0,75 |
La déformation thermique affecte particulièrement les pièces longues ou celles comprenant de nombreux évidements fins. Des cycles de découpe optimisés, l’emploi de contre-calage et la répartition homogène des évidements réduisent les risques de warping. Un cas industriel récent montre que la simulation thermique, couplée à une modification du nesting, a réduit la déformation de 40 % sur des séries de cadres de 2,5 m.
L’éclaboussure et la suie sur la face inférieure peuvent être atténuées par le choix du gaz, par un point d’attaque optimisé et par des séquences d’usinage spécifiques. En production, ces défauts sont corrigés par un simple essuyage industriel ou un léger ponçage selon l’exigence esthétique.
La finition des bords, proposée en rupture d’arête ou en cassage double face, améliore la sécurité opérateur et la tenue des assemblages. Ces opérations laissent parfois de légères rayures sur la surface, à intégrer dans l’analyse coûts/bénéfices lors de la sélection des options de finition.
Contrôler la qualité au poste découpe, intégrer des opérations de mesure automatiques et standardiser les critères d’acceptation permettent d’augmenter la productivité globale. Insight : un contrôle en ligne précis transforme la découpe laser en un levier de compétitivité tangible en production.
Applications industrielles, taraudage et recommandations opérationnelles pour la tôle noire
Les applications de la tôle noire découpée au laser couvrent la carrosserie industrielle, les cadres mécaniques, les gabarits et les supports d’équipements. L’intégration avec l’usinage ultérieur (taraudage, pliage, soudage) nécessite une planification en amont pour garantir la conformité fonctionnelle.
Le taraudage sur pièces découpées est possible sous conditions : dimensions maximales du produit, épaisseur minimale et maximale, et limitations de poids. Les ateliers doivent dessiner les trous au diamètre correct et activer l’option taraudage dans le flux logiciel pour éviter les erreurs. Pour les taraudages M3 à M6, un chanfrein léger est appliqué systématiquement sur épaisseurs > 3 mm pour faciliter le passage du taraud.
| Taraud (M) | Diamètre perçage (mm) | Pas (mm) | Épaisseur min (mm) | Épaisseur max (mm) |
|---|---|---|---|---|
| M3 | 2,5 | 0,50 | 1,0 | 4–6 |
| M6 | 5,0 | 1,00 | 2,0 | 6–8 |
| M12 | 10,2 | 1,75 | 3,0 | 8–15 |
| M20 | 17,5 | 2,50 | 5,0 | 8–25 |
Pour la logistique atelier, connaître les dimensions maxi des pièces autorisées (par ex. 2980 × 1300 mm pour l’acier) et les limites de poids (40 kg) évite des reprises coûteuses. Les pièces filmées, brossées ou rectifiées acceptent l’usinage unilatéral et doivent être positionnées en conséquence pour préserver la face traitée.
Exemple opérationnel : une ligne de production a augmenté le taux de pièces conformes au taraudage de 22 % après avoir intégré la vérification automatique des diamètres dans le flux CAO→CAM. Ce type d’automatisation minimise les arrêts et améliore la cadence d’usinage.
Recommandations synthétiques :
- Standardiser les gabarits selon les tailles maximales pour optimiser le nesting.
- Documenter les tolérances acceptées en production et les inscrire dans les bons de travail.
- Prévoir des opérations de finition des bords selon l’usage final du composant.
- Mettre en place une simulation thermique pour les grandes longueurs ou motifs fins.
Insight : la combinaison d’un dessin maîtrisé, d’un paramétrage laser adapté et d’un contrôle rigoureux transforme la découpe de tôle noire en un élément fondateur de compétitivité en fabrication industrielle.
Foire aux questions sur la tôle noire et la découpe laser
Quelle épaisseur de tôle noire convient le mieux pour la découpe laser en production ?
La tôle noire courante pour la découpe laser en production se situe entre 0,8 mm et 25 mm pour l’acier. Le choix dépend des exigences mécaniques et de la source laser. Pour des séries exigeant une haute précision dimensionnelle, privilégier les plages basses à moyennes (0,8–10 mm).
Quand utiliser l’azote plutôt que l’oxygène pour la coupe ?
L’azote offre des bords plus propres et moins d’oxydation, idéal pour des pièces esthétiques ou en inox. L’oxygène accélère la coupe et peut être plus économique sur les grandes épaisseurs acier lorsque la présence d’une zone oxydée est acceptable.
Comment limiter la déformation thermique lors de la découpe de pièces longues ?
Limiter la concentration de coupe, répartir les évidements, utiliser des microjoints et recourir à des simulations thermiques permet de réduire les déformations. Le nesting optimisé et l’ajout de contre-calage en production sont des mesures opérationnelles efficaces.
Quels diamètres minimaux de trous faut-il respecter ?
Respecter les diamètres recommandés selon l’épaisseur : par exemple 1,0 mm pour 0,5–3,0 mm et jusqu’à 4,0 mm pour 15–25 mm. Ces règles évitent les erreurs de reconnaissance et les défauts de coupe.
Le taraudage est-il possible après découpe laser ?
Oui, sous réserve des dimensions maxi de pièce et des épaisseurs adéquates. Les taraudages M3 à M24 sont possibles avec des diamètres de perçage et des épaisseurs minimales spécifiques ; un léger chanfrein est appliqué pour M3–M6 sur épaisseurs > 3 mm afin d’améliorer le passage du taraud.
