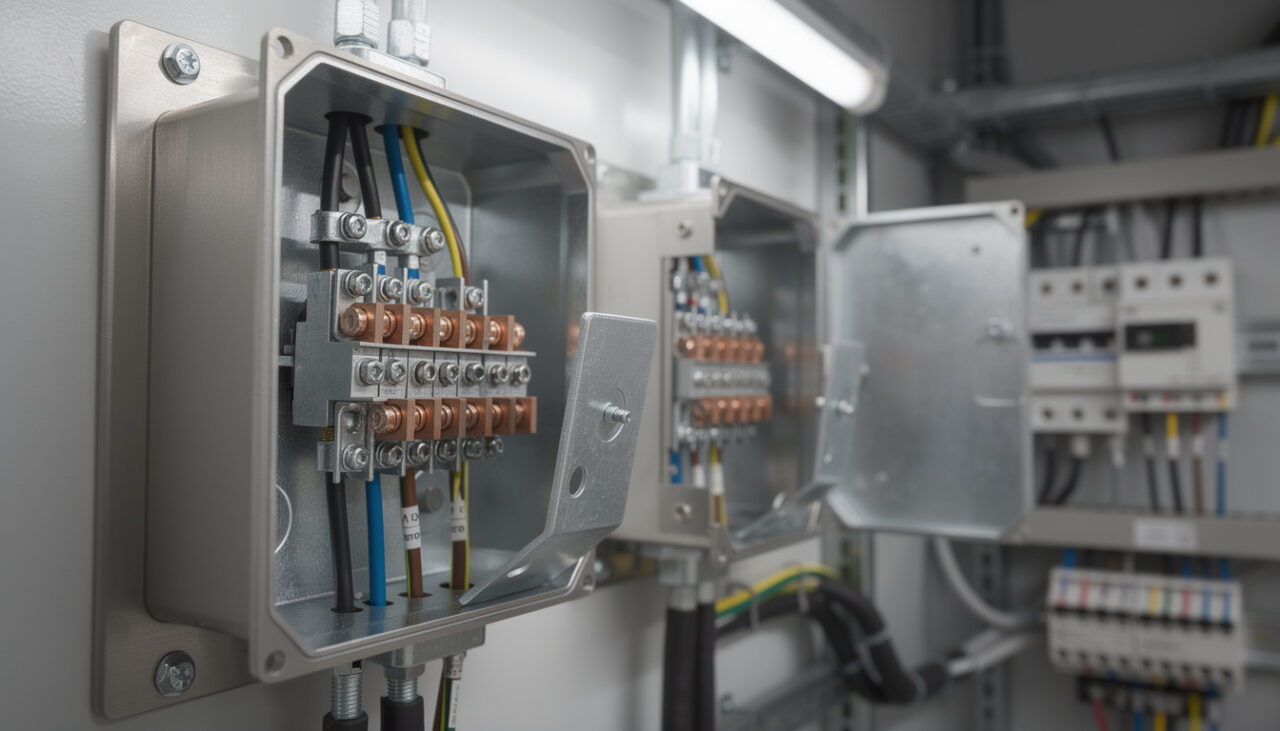

Cages de raccordement : rôle et usages en connexion électrique industrielle
La gestion des cages de raccordement s’impose comme un pilier discret mais déterminant de la connexion électrique en environnement industriel. Entre distribution d’énergie, protection des conducteurs et organisation des armoires, ces éléments structurent la fiabilité des installations. Les choix techniques—borne de raccordement, isolant, type de connexion—ont un impact direct sur la sécurité électrique, la performance opérationnelle et le calendrier de la maintenance électrique. Cet article examine les rôles et usages des cages de raccordement à travers des cas pratiques, des critères de dimensionnement et des méthodes d’organisation adaptées aux exigences contemporaines de l’industrie.
En bref : Cages de raccordement et connexion électrique industrielle
- Comprendre le rôle des cages de raccordement dans la distribution d’énergie et la protection des circuits.
- Repérer les types de bornes et d’isolant adaptés aux contraintes industrielles.
- Appliquer des critères de sélection pour limiter la surchauffe, les faux contacts et faciliter la maintenance électrique.
- Organiser l’armoire pour optimiser sécurité, traçabilité et interventions.
- Cas pratique d’une usine fictive illustrant gains en sécurité et temps d’intervention.
Rôle fondamental des cages de raccordement dans la connexion électrique industrielle
La fonction primaire d’une cage de raccordement est d’offrir un point fiable de jonction entre conducteurs et équipements. Dans un contexte industriel, où la distribution d’énergie alimente des moteurs, variateurs et alimentations, la qualité de ces jonctions détermine la continuité du service.
Une cage correctement dimensionnée réduit la probabilité de faux contact et limite les échauffements localisés. La sélection d’une borne de raccordement à vis ou à ressort s’effectue en tenant compte de la section des conducteurs, du courant maximal et de la cyclicité des opérations.
Fonctions techniques et mécaniques
Les cages servent également d’interface mécanique : elles assurent un serrage stable, résistent aux vibrations et servent de support pour l’organisation des câbles. Les matériaux employés—laiton étamé, cuivre, aciers traités—contribuent à la durabilité et à la conductivité.
Enfin, la présence d’un isolant homogène autour de la cage protège contre les courts-circuits et le contact accidentel. Les propriétés d’isolation (classe d’ignifugation, résistance thermique) influencent le comportement en cas de surcharge.
Impact sur la sécurité électrique et la maintenance
En améliorant la lisibilité des connexions et en réduisant les risques d’échauffement, les cages facilitent la maintenance électrique. Un bon repérage et une disposition logique des cages réduisent le temps d’intervention et limitent les risques lors des opérations sous tension réduite.
La mise en place d’un protocole de vérification périodique—contrôle du serrage, mesure de la température, inspection visuelle—s’appuie sur la fiabilité des cages comme points de contrôle privilégiés.
Exemple — usine pilote Delta-Mécanique
Delta-Mécanique, usine fictive, a mené un audit sur ses armoires. Après remplacement des cages vieillissantes par des assemblages modulaires à bornes vissées et à ressort, la fréquence des incidents de surchauffe a diminué notablement.
Résultat : réduction du temps d’arrêt pour maintenance et meilleure traçabilité des interventions. Cette illustration montre que investir sur les cages de raccordement relève d’une stratégie opérationnelle et financière.
Insight : La qualité et le dimensionnement des cages déterminent directement la sécurité et la continuité d’exploitation.
Usages pratiques : types de cages de raccordement et scénarios d’application en milieu industriel
Les usages des cages couvrent une gamme étendue : alimentation principale, dérivations, boucles de contrôle, liaisons vers variateurs et interfaces I/O. Chaque usage impose un choix technique précis de la borne de raccordement, du type d’isolant et du système d’organisation.
Les configurations varient selon la puissance, les contraintes d’encombrement et l’accès pour la maintenance électrique. Dans une ligne de production à haute cadence, les liaisons rapides à ressort peuvent réduire les temps d’arrêt, tandis que les bornes à vis demeurent préférées pour les connexions de puissance soumises à de fortes vibrations.
Répartition des usages et exemples concrets
Dans les ateliers de peinture, l’humidité et les agents corrosifs poussent à choisir des bornes en laiton étamé et des isolants résistants à l’humidité. À l’inverse, les salles machines lourdes exigent des cages permettant le raccordement de conducteurs jusqu’à de fortes sections.
La société fictive « Atelier Aramis » a adopté des cages modulaires pour ses armoires de commande, intégrant des barrettes de distribution et des repères colorés. Cette standardisation a facilité la rotation des équipes et réduit les erreurs humaines lors des interventions.
Liste d’usages typiques
- Distribution principale d’une armoire: répartiteurs et peignes de distribution.
- Dérivations vers composants secondaires: blocs de jonction modulaires.
- Mise à la terre centralisée: barrettes de terre en cuivre ou laiton.
- Liaisons capteurs/actionneurs: connecteurs enfichables pour maintenance rapide.
- Connexions de puissance: bornes larges, sertissage et embouts pour sections importantes.
Ces usages soulignent que la conception des cages doit être pensée comme un système complet, intégrant protection, repérage et ergonomie.
Insight : Adapter le type de cage à chaque usage optimise la disponibilité des installations et réduit les risques d’erreur humaine.
Sécurité électrique : normes, isolants et meilleures pratiques pour les cages de raccordement
La conformité normative et la résistance des matériaux sont au cœur de la sécurité électrique. Les cages de raccordement doivent respecter des indices d’IP, des classes d’isolants et des certifications spécifiques selon le secteur industriel.
L’emploi d’un isolant approprié limite la propagation d’un arc et protège contre la corrosion. Les isolants modernes en polyamide ou matériaux auto-extinguibles offrent un compromis entre résistance mécanique et comportement thermique.
Normes et points de contrôle
Les inspections programmées doivent porter sur le serrage, l’état des bornes, la présence de corrosion et la continuité de la mise à la terre. La vérification des couples de serrage est souvent négligée mais demeure déterminante pour prévenir les échauffements.
La pratique recommande aussi des contrôles thermiques périodiques : toute élévation de température localisée signale une anomalie potentielle de connexion.
| Accessoire | Usage | Matériau courant | Point de contrôle |
|---|---|---|---|
| Borne de raccordement | Connexion permanente | Laiton étamé / cuivre | Serrage, oxydation |
| Barrette de terre | Mise à la terre centralisée | Cuivre / laiton | Continuité, corrosion |
| Isolant | Protection contre contact | Polyamide, matériaux auto-extinguibles | Intégrité, résistance thermique |
| Connecteur enfichable | Maintenance rapide | Plastique technique / métal | Usure, verrouillage |
La mise en conformité s’accompagne d’étiquetage et d’une documentation des schémas de câblage. Ces pratiques réduisent le risque d’erreur et facilitent le respect des réglementations en cas d’audit.
Insight : La combinaison d’un bon isolant, d’un contrôle strict des serrages et d’un suivi thermique est la meilleure garantie de sécurité électrique.
Dimensionnement, choix des bornes de raccordement et organisation pour faciliter la maintenance électrique
Le dimensionnement des cages de raccordement repose sur la qualité de la distribution d’énergie, les sections conductrices et la nature des charges. L’évaluation de la charge maximale et le choix d’une borne adaptée sont des étapes non négociables.
Les bornes à ressort offrent rapidité de connexion, utiles pour des interventions fréquentes, tandis que les bornes à vis demeurent la référence pour des liaisons de puissance soumis à vibrations. Le choix doit intégrer critères thermiques et mécaniques.
Organisation interne et standards pratiques
Une armoire optimisée combine rails DIN, goulottes et repérage clair. Les cages doivent être positionnées pour limiter la longueur des fils de puissance et assurer un flux d’air efficace.
Pour la maintenance électrique, la segmentation des circuits, le repérage par couleurs et la présence de points de test facilient les interventions. Atelier Aramis a mis en place un code couleur standard pour repérer instantanément phases, neutre et terres, réduisant significativement les erreurs lors des remplacements.
La formation des équipes est primordiale : savoir identifier une cage défectueuse, mesurer un couple de serrage et effectuer un remplacement rapide peut sauver des heures de production.
Insight : Une armoire bien organisée et des bornes adaptées diminuent les temps d’arrêt et simplifient la maintenance électrique.
Innovations, bonnes pratiques et perspectives pour la connexion électrique en milieu industriel
L’évolution des technologies conduit à des cages de raccordement plus modulaires et intelligentes. Les solutions intégrant capteurs de température embarqués et indicateurs d’état facilitent la maintenance prédictive.
Les industries qui adoptent des modules avec monitoring intégré améliorent la disponibilité des installations et réduisent les interventions plans non programmées. Delta-Mécanique a testé des bornes connectées : l’alerte précoce sur une élévation de température a évité un incident majeur.
Pistes d’amélioration et recommandations
Standardiser les composants entre lignes produit, définir des procédures de révision périodique et former les équipes restent des solutions concrètes à mettre en œuvre rapidement.
La diversification des matériaux d’isolant et l’adoption de peignes de distribution modulaires contribuent à simplifier la distribution d’énergie et à limiter les erreurs humaines lors des phases de modification.
Adopter ces innovations n’est pas seulement technique : c’est une stratégie de gestion des risques et des coûts. L’investissement se traduit par une meilleure sécurité électrique, une maintenance réduite et une organisation plus fluide.
Insight : Intégrer des cages de raccordement intelligentes transforme la gestion des armoires en levier d’optimisation opérationnelle.
Quelles sont les fonctions principales d’une cage de raccordement ?
Une cage de raccordement assure la jonction électrique, la tenue mécanique des câbles, la protection grâce à un isolant et facilite l’organisation pour la maintenance.
Comment choisir entre borne à vis et borne à ressort ?
Le choix dépend de la nature de la charge, des vibrations et de la fréquence d’intervention. Les bornes à vis conviennent aux fortes sections et vibrations ; les bornes à ressort, aux connexions rapides et nombreuses manipulations.
Quelles vérifications réaliser régulièrement ?
Contrôle des couples de serrage, inspection visuelle pour corrosion, relevés thermiques et vérification de la continuité de la mise à la terre. Ces contrôles limitent les risques d’échauffement et de faux contacts.
Quels matériaux privilégier pour les barrettes de terre ?
Le cuivre et le laiton sont privilégiés pour leur conductivité et résistance à la corrosion ; l’étamage améliore la durabilité dans les environnements humides.
