Galvanisation à chaud : procédé, temps d’immersion et protection anticorrosion
La galvanisation à chaud s’impose comme l’une des méthodes les plus robustes pour conférer une protection longue durée aux ouvrages en acier exposés. Par immersion dans un bain de zinc porté à environ 450 °C, la pièce devient le siège d’une réaction métallurgique qui crée plusieurs couches d’alliage fer-zinc, puis une couche de zinc superficialement protectrice. Ce procédé garantit non seulement un revêtement métallique adhérent mais aussi une protection qui couvre les arêtes, les soudures et les zones internes accessibles par un bon design. La pertinence technique et économique de la galvanisation à chaud se mesure dans la durabilité des ouvrages, la réduction des interventions d’entretien et la limitation du coût global de possession sur la durée de vie des constructions et équipements industriels.
En bref : Galvanisation à chaud, l’essentiel
- Galvanisation à chaud = immersion dans un bain de zinc à ~450 °C produisant un revêtement métallurgiquement lié.
- Étapes clés : dégraissage, décapage, fluxage, séchage, immersion, égouttage, refroidissement et contrôle.
- Temps d’immersion variables : 3–4 minutes pour pièces simples, 10–15 minutes pour masses importantes ou corps creux.
- Impact du matériau : teneurs en silicium et phosphore influencent l’aspect et l’épaisseur du revêtement.
- Option duplex : thermolaquage après galva pour finition esthétique et protection renforcée.
Procédé de galvanisation à chaud : étapes, réactions métallurgiques et enjeux industriels
Le procédé de galvanisation à chaud doit être compris comme une chaîne d’opérations interconnectées, où chaque phase conditionne la qualité finale du revêtement métallique. Le point de départ réside dans la préparation : tout traitement commence par un dégraissage efficace pour éliminer huiles, graisses et autres impuretés qui compromettent le contact acier/zinc.
Le dégraissage se réalise en général dans des bains chauds (60–80 °C) contenant des carbonates ou de la soude et des tensioactifs. Un mauvais nettoyage se traduit par des défauts visibles ou une adhérence réduite. Après rinçage, le décapage chimique supprime la calamine et les oxydes : solutions d’acide chlorhydrique dilué avec inhibiteur, ou parfois acide sulfurique chauffé selon le procédé choisi. Le décapage mécanique (grenaillage) peut remplacer l’acide pour certaines fontes ou pièces spécifiques.
Un second rinçage précède le fluxage, étape souvent sous-estimée mais déterminante. Une solution de chlorure de zinc et de chlorure d’ammonium portée à environ 60 °C empêche la réoxydation de la surface et facilite la réaction fer/zinc lors de l’immersion. Le séchage en étuve évite les projections de zinc liquide au moment de la plongée.

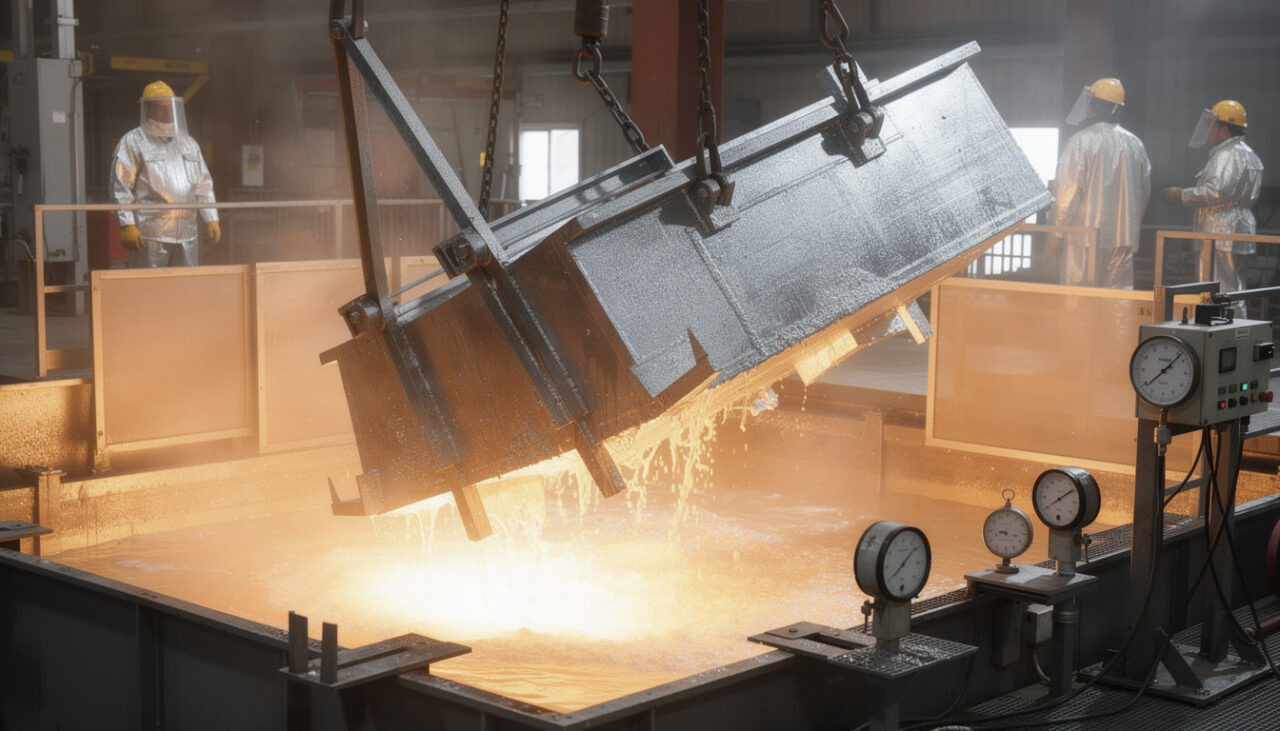

L’immersion dans le bain de zinc (~450 °C) déclenche la formation de couches d’alliages zinc-fer par diffusion. Ces couches successives, plus dures que l’acier de base, offrent adhérence et résistance mécanique. L’alliage de surface est enrichi en zinc, tandis que les couches internes contiennent davantage de fer.
La composition du bain a évolué pour des motifs environnementaux et de performance : le plomb a été largement remplacé par l’étain, qui favorise la fluidité, et de faibles teneurs en aluminium (inférieures à 0,01 %) contrôlent l’oxydation superficielle et la brillance. D’autres éléments (nickel, bismuth) peuvent être ajoutés pour moduler la réactivité.
Après immersion, l’égouttage, le refroidissement à l’air libre et le contrôle sont nécessaires pour valider la conformité du revêtement. Les méthodes de contrôle incluent la mesure d’épaisseur, des essais d’adhérence et l’examen visuel pour déceler défauts locaux (zones non recouvertes, coulures ou marbrures liées à certains aciers).
Un exemple concret : l’atelier fictif Durinox, spécialisé dans la serrurerie industrielle, a converti ses pièces les plus exposées à la galvanisation à chaud pour réduire la maintenance de structures en bord de mer. Après optimisation des temps de séchage et du fluxage, le taux de retours pour retouches a diminué de manière significative. Ce cas illustre la nécessité d’une définition rigoureuse du cahier des charges et d’un contrôle qualité adapté.
Conclusion d’étape : la maîtrise de chaque phase du procédé conditionne directement la protection anticorrosion fournie et la performance globale en service de l’ouvrage.
Temps d’immersion, épaisseur du revêtement et contrôle qualité du revêtement métallique
Le dimensionnement du temps d’immersion constitue un point technique majeur lors de la définition d’un traitement par galvanisation à chaud. Les variations de durée influencent l’épaisseur du revêtement, sa structure micrographique et la teneur des différentes couches d’alliage fer-zinc. En règle générale, des pièces simples nécessitent entre 3 et 4 minutes d’immersion, tandis que des ensembles volumineux ou des corps creux exigent des durées comprises entre 10 et 15 minutes.
Les raisons sont multiples : la masse thermique des pièces influence la dissipation de chaleur dans le bain, la capacité du zinc à diffuser et la formation uniforme des couches. Une pièce massive maintenue plus longtemps favorise une couche d’alliage plus épaisse et homogène, utile pour milieux agressifs où la durabilité est prioritaire.
Le contrôle qualité repose sur des normes internationales et nationales. La norme ISO 1461 encadre l’application et le contrôle du revêtement. Au plan national, la norme NF A 35-503 renseigne sur l’influence des teneurs en silicium et en phosphore sur l’aspect et l’épaisseur du revêtement, classant les aciers en catégories A, B ou C selon leur réactivité.
Le tableau ci-dessous résume de façon synthétique les catégories d’acier et leurs caractéristiques associées :
| Catégorie d’acier | Aspect après galva | Épaisseur typique | Usage recommandé |
|---|---|---|---|
| Cat. A | Aspect excellent, uniforme | Conforme aux minima ISO | Esthétique et anticorrosion |
| Cat. B | Aspect bon, homogène | Souvent > minima | Usage général, bonne protection |
| Cat. C | Aspect plus mat, marbré | 120–200 µm ou plus | Milieux agressifs, protection accrue |
Une donnée souvent citée pour l’estimation de consommation : environ 60–70 kg de zinc sont nécessaires pour protéger une tonne d’acier. Ce ratio aide à chiffrer les besoins matières lors de la planification logistique et budgétaire.
Des mesures non destructives (contrôle d’épaisseur par jauge magnétique) et destructives (analyse micrographique) permettent d’évaluer la conformité. Pour des projets exigeants, il est recommandé de prévoir des essais sur pièces représentatives avant traitement en série.
Les niveaux d’exigence peuvent varier selon l’usage : une charpente d’ouvrage d’art destinera des épaisseurs et contrôles plus stricts qu’un équipement industriel remplaçable. Le choix de l’acier est donc stratégique : consulter des ressources techniques sur les propriétés des aciers à haute limite élastique peut aider dans la sélection, par exemple via informations techniques dédiées.
Le message clé : le temps d’immersion est un paramètre ajustable qui doit être corrélé à la masse, à la composition de l’acier et aux exigences de service pour garantir une protection optimale contre la corrosion.
Protection anticorrosion et comparaison avec d’autres traitements de surface : performance et duplex
La galvanisation à chaud fournit une protection anticorrosion qui dépasse le simple maquillage de surface. La liaison métallurgique entre zinc et acier confère une adhérence et une imperméabilité qui font la différence face aux peintures classiques. Quand un revêtement est endommagé, le zinc offre une protection cathodique locale qui préserve l’acier sous-jacent.
Comparer la galvanisation à d’autres traitements implique d’évaluer : durabilité, coût total de possession, réparabilité et esthétique. Une peinture bien appliquée peut être moins coûteuse à l’achat mais demande des cycles de maintenance réguliers. À l’inverse, la galvanisation réduit la fréquence des interventions et s’avère souvent plus économique sur la durée pour des structures exposées.
Pour des projets combinant exigence esthétique et tenue renforcée, la stratégie duplex — galvanisation à chaud suivie d’un thermolaquage — associe résistance et rendu visuel. Le thermolaquage apporte la couleur et la finition souhaitées tout en bénéficiant de la couche de zinc protectrice en dessous. Ce système est prisé pour les ouvrages architecturaux, garde-corps visibles et mobiliers urbains.
Un cas concret : une collectivité qui a modernisé un ensemble de passerelles a opté pour un traitement duplex. Le coût initial a été plus élevé, mais la collectivité a réduit la maintenance préventive et amélioré l’image esthétique du site. Les retours à moyen terme ont confirmé l’intérêt du duplex sur les budgets d’exploitation.
Lorsqu’un comparatif technique est nécessaire, il faut considérer la nature de l’environnement (maritime, industriel, rural), la criticité de l’ouvrage et l’accessibilité pour maintenance. Les zones côtières et sites chimiques justifient souvent des épaisseurs supérieures ou un recours au duplex.
Pour des usages industriels spécifiques (tubes, charpentes, profilés), des ressources sur les applications de tôles galvanisées apportent des repères utiles, notamment pour adapter les spécifications aux sollicitations mécaniques et environnementales : applications et usages des tôles galvanisées.
Cette section démontre que le choix entre peinture, galvanisation ou duplex repose sur une analyse coûts/risques précise. L’argument central : investir dans un traitement adapté permet d’optimiser la durabilité et la pérennité des ouvrages.
Conception, limites de fabrication et choix des aciers adaptés à la galvanisation à chaud
La conception des pièces destinées à la galvanisation à chaud doit intégrer des contraintes techniques propres au procédé. Elles concernent la circulation du bain, le drainage, l’évacuation des gaz et l’accessibilité pour le fluxage. Des trous de vidange, des orifices d’aération et des systèmes d’accrochage doivent être prévus dès la phase de conception.
Le choix de l’acier influe fortement sur l’aspect final et la masse de revêtement. Les teneurs en silicium et phosphore modifient la réactivité vis-à-vis du zinc : certains aciers donnent un revêtement plus mat et plus épais (catégorie C), d’autres un bel aspect uniforme (catégorie A). Ces caractéristiques sont liées à des normes comme la NF A 35-503 et nécessitent une attention lors de la sélection des matériaux.
La soudabilité et la préparation des assemblages sont également essentielles. Des techniques de soudage et de mécano-soudure adaptées réduisent les risques de défauts et facilitent la galvanisation. Il est utile de consulter des recommandations pratiques sur la soudure et techniques mécano-soudure pour ajuster les procédés et les consommables en fonction du traitement ultérieur.
Des limites doivent être considérées : certaines géométries creuses mal conçues peuvent piéger le zinc ou empêcher une circulation correcte. Les pièces très fines ou fortement soumises à déformation lors de la chauffe peuvent présenter un risque de distorsion. Les ensembles assemblés avant galvanisation doivent comporter des ouvertures pour permettre l’évacuation du zinc et des gaz.
Un exemple pratique : un fabricant de structures légères a dû revoir les assemblages d’une série de portails pour permettre un fluxage efficace et éviter des poches de zinc. La simple modification des angles d’évacuation et l’ajout de perçages ont éliminé des retouches post-galva coûteuses.
Les conséquences d’un mauvais choix d’acier ou d’une conception inadaptée se traduisent par des non-conformités esthétiques, des surépaisseurs localisées ou des chutes mécaniques. Il est recommandé d’exécuter des prototypes et des essais de traitement avant production en série, surtout pour des pièces destinées à des environnements sévères.
Insight : la cohérence entre conception, choix d’acier et procédés de fabrication conditionne la réussite du traitement et la performance anticorrosion en service.
Logistique, devis exploitables et bonnes pratiques pour un traitement de surface efficient
La réussite d’un projet de galvanisation à chaud débute souvent en amont, lors de la préparation du dossier de demande de traitement. Un devis exploitable repose sur des informations complètes : type de pièces, dimensions principales, quantités ou tonnage estimatif, plans ou photos, délais souhaités, lieux d’enlèvement et de livraison, et l’existence éventuelle d’une finition complémentaire (thermolaquage).
Une liste de vérification pour la demande de devis facilite l’évaluation :
- Identification précise des pièces et nomenclature des lots.
- Plans techniques avec cotes principales et nature des assemblages.
- Estimation du tonnage global et des sous-lots si applicable.
- Délai souhaité et contraintes de chantier (phases d’assemblage, planning).
- Exigences de conformité normatives (ISO 1461, NF A 35-503).
- Consignes logistiques : accès site, besoin d’enlèvement ou livraison, conditionnement.
Sur le plan logistique, grouper des pièces compatibles permet d’optimiser le chargement et de réduire les coûts. La manutention avant traitement exige des solutions de protection pour éviter rayures ou déformations et prévoir des supports d’accrochage adaptés. Le conditionnement post-traitement doit protéger le revêtement pendant le transport et la pose.
Il est utile de prévoir des tolérances pour la déformation éventuelle et d’intégrer un calendrier clair entre fournitures, galvanisation et éventuel thermolaquage. Dans de nombreux projets, la coordination entre l’atelier de fabrication, le galvaniseur et le peintre (pour le duplex) garantit une chaîne fluide sans interruption.
Un tableau récapitulatif des besoins fréquents aide à l’organisation :
| Élément | Rôle dans le devis | Conséquence si absent |
|---|---|---|
| Plans/Photos | Dimensionnement et accrochage | Devis approximatif, risques de surcoût |
| Tonnage | Planification du bain et prix matières | Sur- ou sous-estimation des coûts |
| Délai | Priorisation des lots | Retards et pénalités |
Pour les portails, charpentes et profilés, il convient d’anticiper les dimensions utiles au chargement. Des ressources sur les tubes et charpentes en acier proposent des repères pour évaluer la compatibilité avec la galvanisation en termes de géométrie et de tenue mécanique : référence technique sur tubes et charpentes.
Enfin, la communication claire entre le client, le fabricant et le galvaniseur réduit les risques. Un cahier de préparation simple, suivi d’une visite technique ou d’une validation de prototype, évite la plupart des aléas. Une dernière recommandation : prévoir des essais sur échantillons représentatifs lorsque des matériaux ou géométries spécifiques sont envisagés.
Phrase-clé : une préparation documentaire complète et une coordination logistique maîtrisée permettent d’assurer un traitement de surface efficace et économiquement pertinent.
FAQ — questions fréquentes sur la galvanisation à chaud
Qu’est-ce que la galvanisation à chaud et comment protège-t-elle l’acier ?
La galvanisation à chaud consiste à immerger une pièce en acier dans un bain de zinc en fusion (~450 °C). Une réaction de diffusion fer-zinc forme plusieurs couches d’alliage métallurgiquement liées, puis une couche de zinc. Ce revêtement offre adhérence, imperméabilité et protection cathodique locale en cas d’endommagement, assurant ainsi une excellente protection anticorrosion.
Quels sont les temps d’immersion habituels et leurs effets ?
Les temps d’immersion varient en fonction de la masse et de la géométrie : 3–4 minutes pour pièces simples, 10–15 minutes pour ensembles massifs ou corps creux. Des durées plus longues favorisent des couches d’alliage plus épaisses, utiles pour milieux agressifs mais exigent une conception adaptée pour éviter distorsions et défauts.
Peut-on appliquer une finition après galvanisation ?
Oui. Le thermolaquage après galvanisation (système duplex) est courant lorsque l’aspect esthétique est nécessaire. Il combine la protection du zinc et la finition colorée du laquage, offrant une solution adaptée aux ouvrages visibles et architecturaux.
Quels éléments doivent figurer dans une demande de devis pour galvanisation ?
Un devis exploitable doit inclure : type et quantité des pièces, dimensions principales, plans ou photos, délai souhaité, tonnage estimatif, lieux d’enlèvement et de livraison et la présence éventuelle d’une finition complémentaire. Ces éléments permettent une estimation précise des coûts, du zinc nécessaire et du planning.
